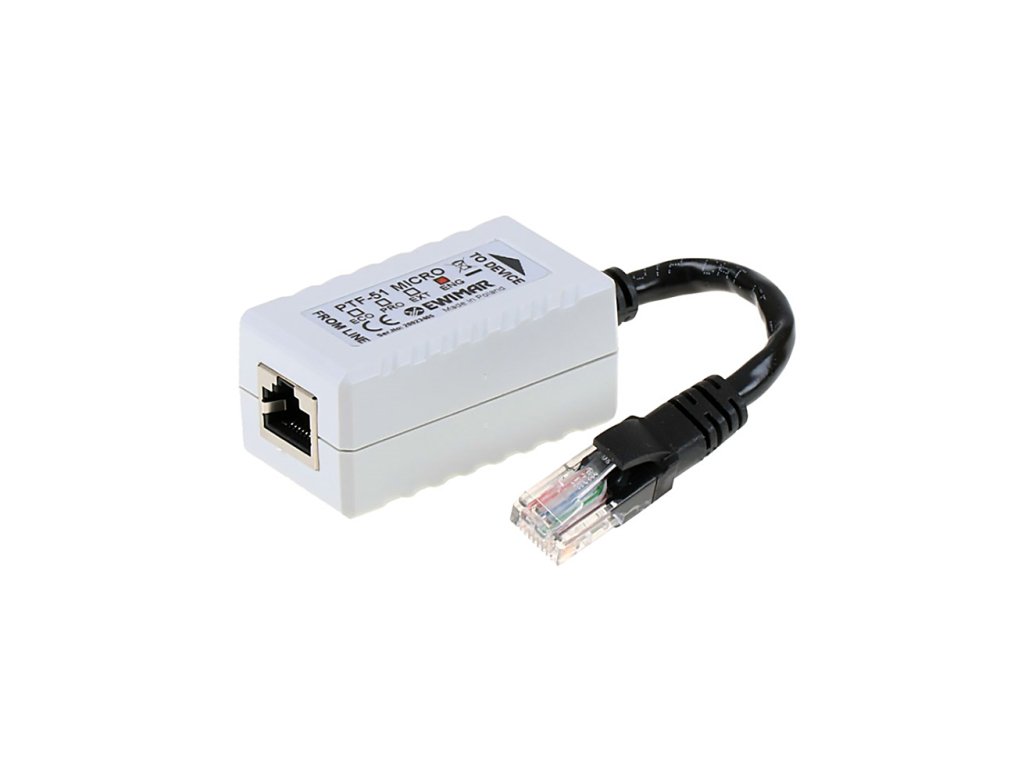

1-kanalna zaštita od prenapona serije ENG za IP sustave s PoE zaštitom u mini kućištu
PTF-51-ENG/PoE/Micro je moderan minijaturni krug zaštite od prenapona, koji koristi rešenje Extreme No Ground. Namenjen je za zaštitu LAN mreža, gde postoji problem sa dovođenjem uzemljujuće linije PE do pojedinačnih kamera ili drugih krajnjih uređaja LAN. Zaštitu je moguće koristiti i za zaštitu vanjskih kamera, ali će u tom slučaju zaštita biti ograničena samo na eliminaciju manjih elektromagnetnih impulsa, indukovanih u LAN kablu. Tehnologija MOSFET osigurava trostruko efikasnije uklanjanje nastalih prenapona unutar prijenosnih linija, što doprinosi manjoj sklonosti uređaja na oštećenje usled dugotrajnih udarnih struja.
Uređaj surađuje sa mrežama LAN 10-BaseT i 100-BaseT, zasnovanim na kablovima UTP 5 ili 6 kategorije. Male dimenzije i ugrađeni kabel s konektorom RJ45 omogućuju jednostavno i brzo povezivanje. Idealno je prikladno za zaštitu industrijskih IP kamera, opremljenih izvorim postoljem, koja skrivaju dodatke i sve spojeve. PTF-51-ENG/PoE/Micro osigurava zaštitu od posljedica prenapona i munja, kao i vandalizma (aktivnosti paralizatora).
Za postizanje potpune učinkovitosti limitatora serije ENG, potrebno je korištenje limitatora minimalno serije PRO na drugoj strani kabela (u 1-kanalnoj ili višekanalnoj verziji) i osiguranje njegove ispravne uzemljenosti.
Primjeri ispravnih instalacija bez korištenja uzemljenja na strani kamera
Tehnička specifikacija
PTF-51-ENG/PoE/Micro
Podatkovne linije
Broj LAN kanala
1
Podržani standardi Ethernet
10Base-T, 100Base-T
Kompatibilnost s kablovima
Kategorija 5, 5e i 6
Ulazni konektor (kabel)
Utikač RJ-45
Izlazni konektor (uređaj)
Kabel s konektorom RJ-45
Nazivni napon DC (linija-linija) UN
3,3V DC
Maksimalno radno napons (linija-linija) UC
3,5V DC
Nivo zaštite 1kV/s (linija-linija) UP C3
8V (po udaru MOSFET)
Pražnjenje struje C1 (8/20µS, linija-linija) Iimp
600A
Zaštićene linije
1-2, 3-6
Kapacitet (linija-linija) @1MHz
6-15pF
Izolacijski element
Osigurač MOSFET
Serijski otpor
6 / liniju
Nazivna struja IN
300mA / liniju
PoE linija
Nazivni napon DC (linija-linija) UN
58V DC
Maksimalno radno napons (linija-linija) UC
64V DC
Nivo zaštite UP C3
93V
Pražnjenje struje (8/20µS, linija-linija) Iimp C3
600A
Zaštićeni parovi
(1+2)-(3+6), (4+5)-(7+8)
Standard radnog PoE
Kompatibilan s IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
