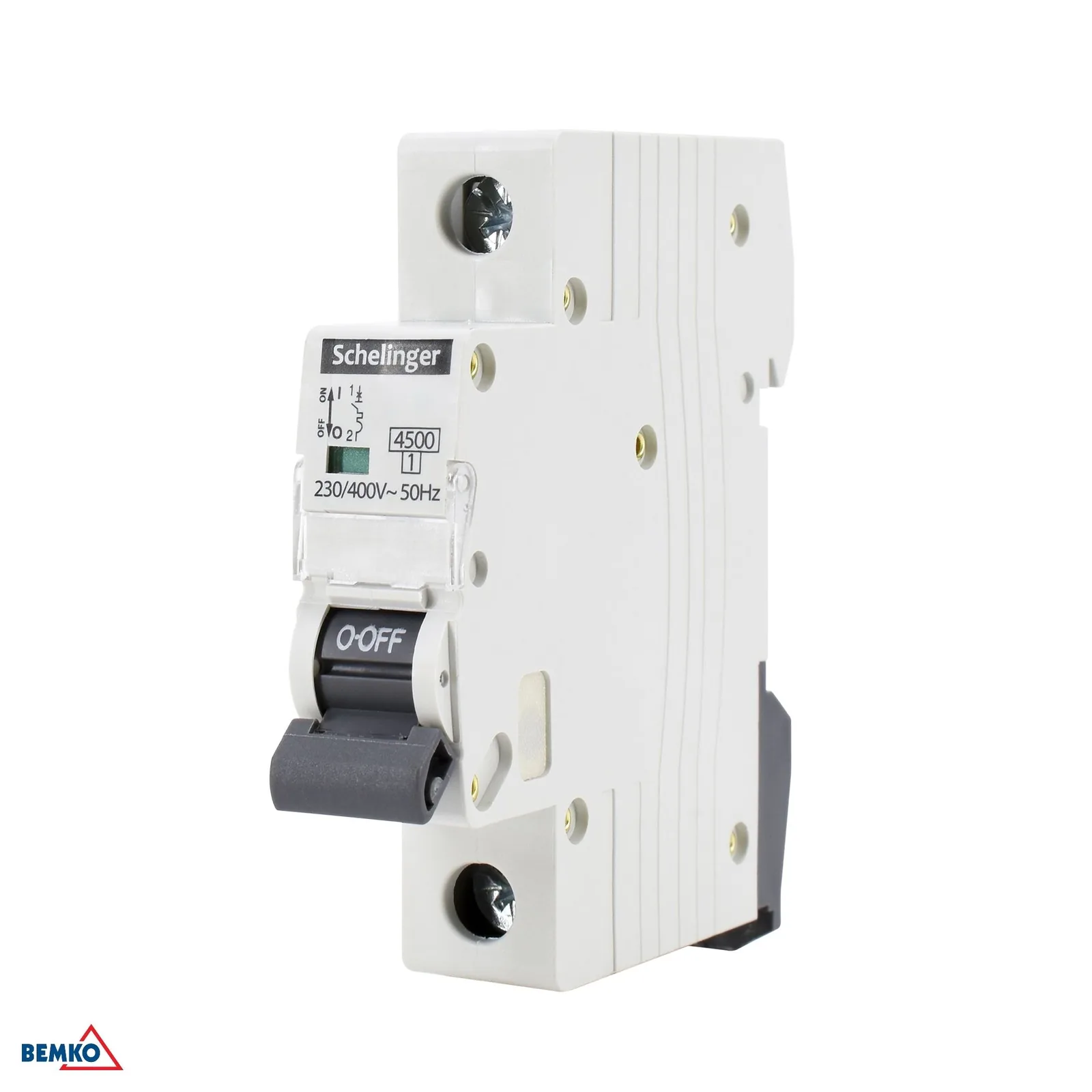

Jednopólni osigurač Schelinger B 50A BM-A02-G7-1P-B50

Detaljan opis proizvoda

Jednopólni osigurač Schelinger B 50 A – pouzdana zaštita električnog kruga

Jednopólni osigurač Schelinger B 50 A modularni je osigurač namijenjen za montažu u razvodni ormar na DIN šinu 35 mm. Služi za zaštitu električnog kruga od nadstruje i kratkog spoja, a izvedba s karakteristikom B pogodna je za uobičajene krugove s manjim startnim strujama. Zahvaljujući kompaktnom 1-modulnom izvedbenom obliku zauzima minimalno mjesta u razvodnom ormaru i idealan je tamo gdje je važna pregledna i uštedna instalacija.

• Nazivna struja 50 A za pouzdanu zaštitu kruga
• Karakteristika B za uobičajene osiguračke krugove
• Montaža na DIN šinu 35 mm
• Kompaktna 1-modulna izvedba
• Prekidna moć 4 500 A
• Za jednofazno i trofazno napajanje, ovisno o spoju

Praktična primjena i montaža

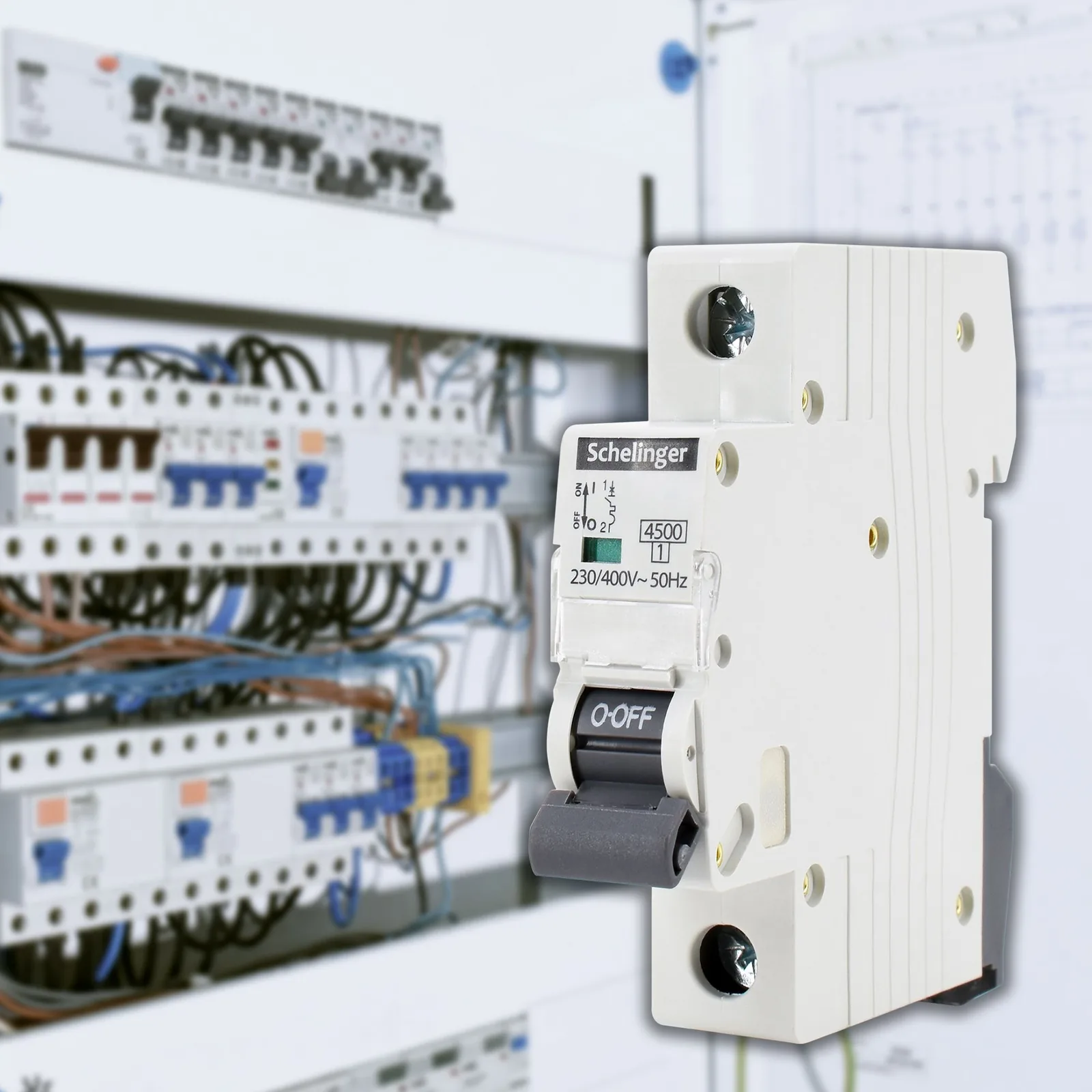

Ovaj osigurač namijenjen je za ugradnju u elektroinstalacijske razvodne ormare i upravljačke ormare. Nazivni napon 230/400 V~ 50/60 Hz, izolacijski napon 415 V i otpornost na prenapone 4 kV potvrđuju primjenu u uobičajenim mrežnim uvjetima. Stupanj zaštite IP20 odgovara unutarnjoj uporabi u razvodnom ormaru. Radni raspon od -5 °C do +30 °C pomaže pri standardnim uvjetima instalacije.

• Pogodno za razvodne i upravljačke ormare
• Napajanje 230/400 V~ 50/60 Hz
• Izolacijski napon Ui 415 V
• Otpornost na prenapone Uimp 4 kV
• Stupanj zaštite IP20
• Radna temperatura od -5 °C do +30 °C

Tehnički parametri

• Marka: Schelinger
• Vrsta: jednopólni osigurač
• Karakteristika: B
• Nazivna struja: 50 A
• Nazivni napon: 230/400 V~ 50/60 Hz
• Izolacijski napon: Ui: 415 V
• Otpornost na prenapone: Uimp: 4 kV
• Prekidna moć pri kratkom spoju: Icn: 4 500 A
• Broj modula: 1
• Širina: 17,5 mm
• Visina: 69 mm
• Duljina: 81 mm
• Montaža: na DIN/TH/THS šinu 35 mm
• Stupanj zaštite: IP20
• Radna temperatura: -5 °C do +30 °C
• Pakiranje: 12 kom
• Karton: 120 kom
