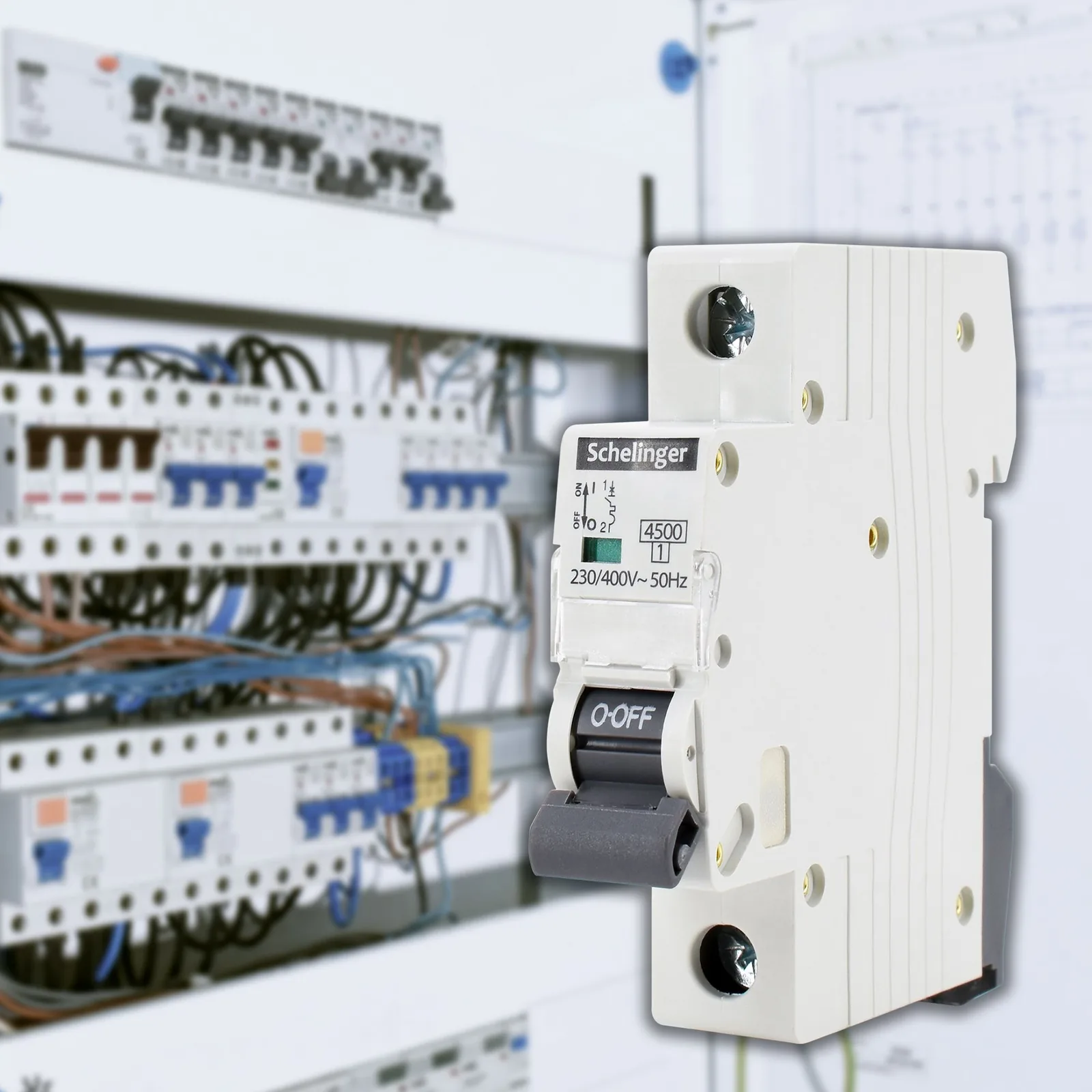

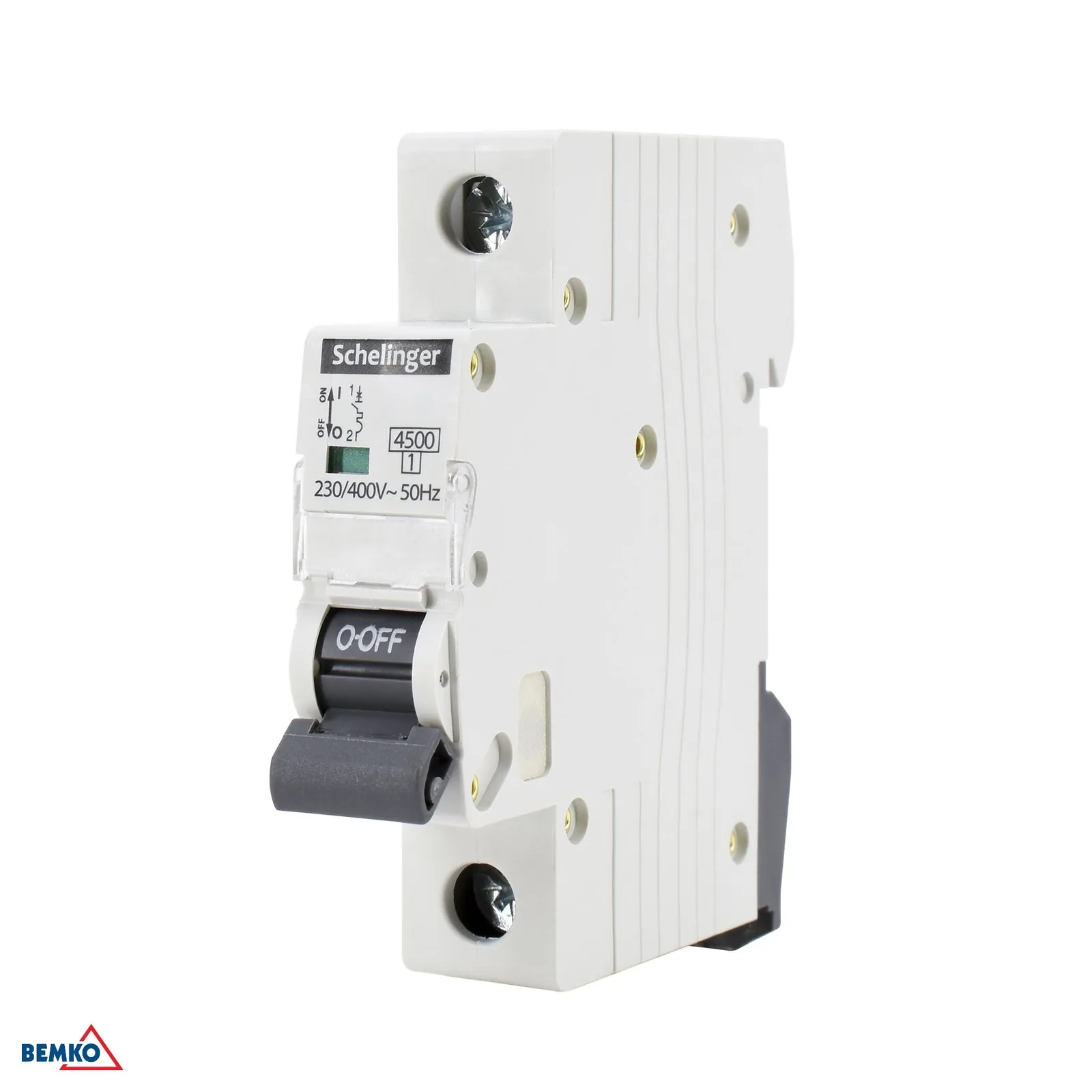

Schelinger prekidač 10A, jednopolni, karakteristika B BM-A02-G7-1P-B10

Detaljan opis proizvoda

Schelinger prekidač 10A, jednopolni, karakteristika B

Pouzdan modularni prekidač Schelinger 10A namijenjen je zaštiti električnih instalacija od preopterećenja i kratkog spoja. Zahvaljujući jednopolnoj izvedbi i karakteristici B, posebno je prikladan za uobičajene rasvjetne i utičničke krugove u kućanstvima i manjim poslovnim prostorima. Kompaktna 1-modulna izvedba štedi prostor u razvodnom ormaru, a montaža na DIN šinu 35 mm brza je i pregledna.

• Nazivna struja 10 A za uobičajene strujne krugove.
• Karakteristika B za standardna opterećenja s manjom uklopnom strujom.
• Jednopolna izvedba, 1 modul.
• Montaža na DIN/TH/THS šinu 35 mm.
• Kompatibilan s nazivnim naponom 230/400 V~ 50/60 Hz.

Glavne prednosti

Ovaj prekidač kombinira kompaktne dimenzije, jednostavnu ugradnju i osnovne električne parametre potrebne za sigurnu zaštitu strujnih krugova. Energetska ograničavajuća klasa 1 i prekidna moć 4500 A doprinose pouzdanoj zaštiti u uobičajenim instalacijama. Zaštita IP20 predviđena je za uporabu unutar razvodnog ormara.

• Kompaktna širina od samo 17,5 mm.
• Prekidna moć 4500 A.
• Impulsni napon 4 kV.
• Izolacijski napon Ui 415 V.
• Radna temperatura od -5 °C do +30 °C.

Primjena i kompatibilnost

Prekidač je prikladan za ugradnju u razvodne ormare i modularne razvodnike s montažom na DIN šinu 35 mm. Primjenjuje se za zaštitu odabranih električnih strujnih krugova u stanu, kući ili manjem pogonu, gdje je potrebno pouzdano 10 A osiguranje u jednopolnoj izvedbi. Prije montaže uvijek provjerite usklađenost s projektom elektroinstalacije i uvjetima konkretnog strujnog kruga.

• Montaža u modularne razvodnike na DIN/TH/THS šinu 35 mm.
• Prikladan za jednopolnu zaštitu strujnih krugova s nazivnom strujom 10 A.
• Namijenjen za uporabu u razvodnom ormaru uz stupanj zaštite IP20.

Tehnički parametri

• Marka: Schelinger
• Model: BM-A02-G7-1P-B10
• Nazivna struja: 10 A
• Karakteristika: B
• Nazivni napon: 230/400 V~ 50/60 Hz
• Izolacijski napon: Ui 415 V
• Impulsni napon: Uimp 4 kV
• Prekidna moć pri kratkom spoju: Icn 4500 A
• Broj modula: 1
• Širina: 17,5 mm
• Visina: 69 mm
• Duljina: 81 mm
• Stupanj zaštite: IP20
• Način montaže: na DIN/TH/THS šinu 35 mm
• Radna temperatura: -5 °C do +30 °C
• Razred ograničenja energije: 1
• Pakiranje: 12 kom
• Kartonsko pakiranje: 120 kom
• EAN: 5900280954060
