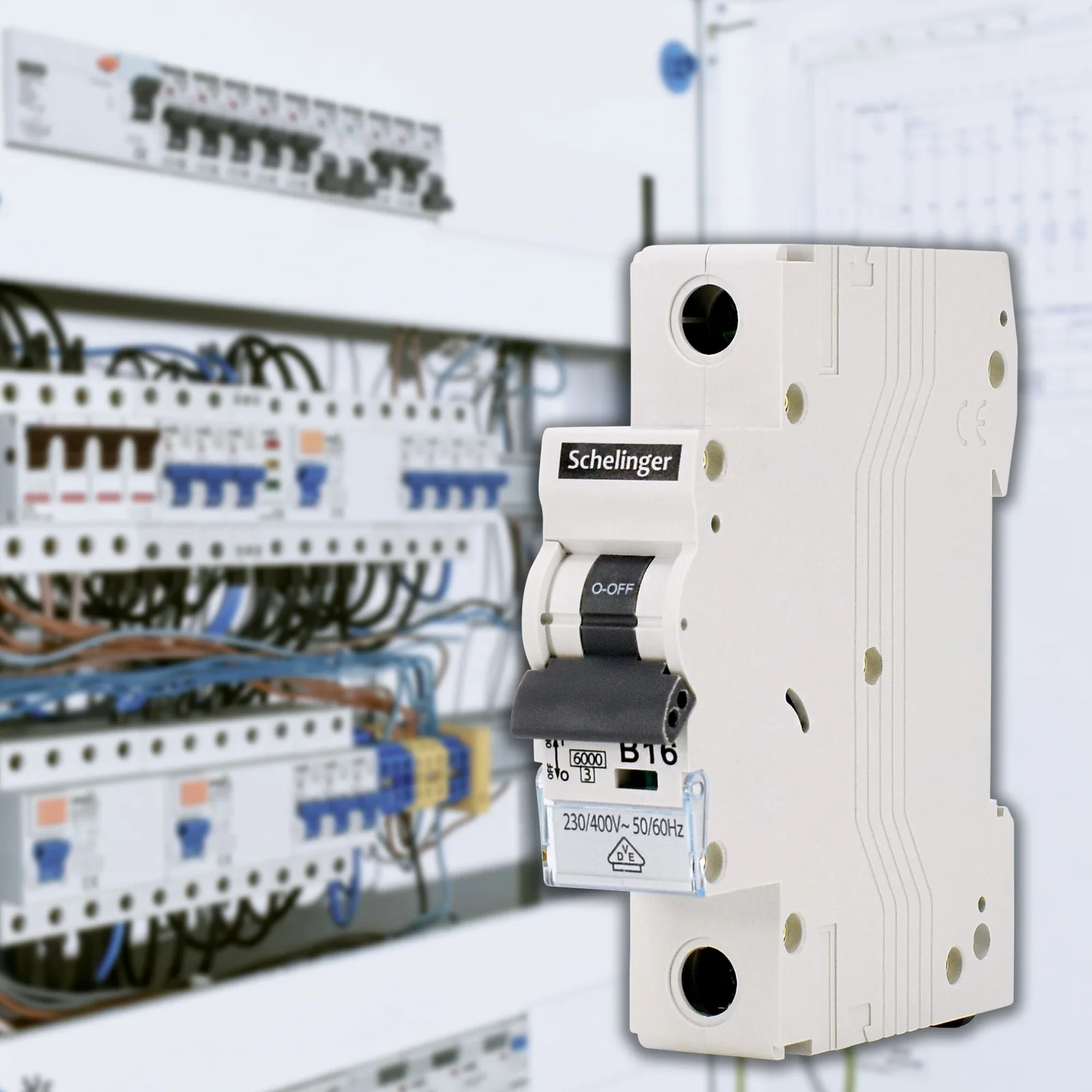

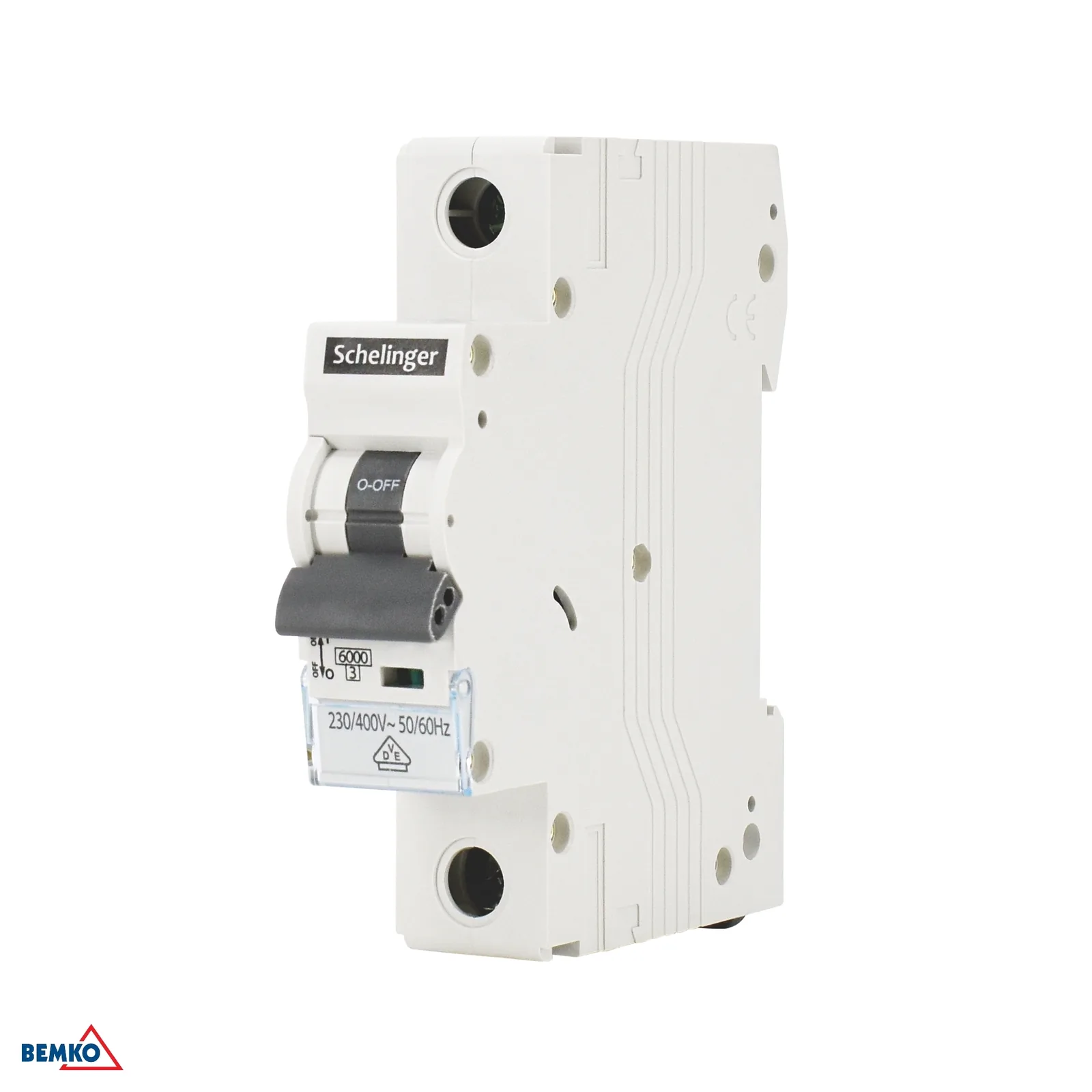

Modularni jednopolni prekidač 25A B 6 kA Schelinger BM-A02-G8-1P-B25

Detaljan opis proizvoda

Modularni jednopolni prekidač 25A B 6 kA Schelinger

Modularni jednopolni prekidač Schelinger s nazivnom strujom 25 A namijenjen je razvodnim ormarima gdje je potrebna pouzdana zaštita električnog kruga od preopterećenja i kratkog spoja. Zahvaljujući karakteristici B posebno je prikladan za uobičajene otporne i rasvjetne krugove, gdje treba reagirati pri standardnom opterećenju s osjetljivijom sklopnom karakteristikom. Kompaktna modularna izvedba zauzima samo 1 modul, pa se lako uklapa i u manje razvodne ormare. Nazivni napon 230/400 V~ 50/60 Hz i prekidna moć 6 kA čine ga praktičnim rješenjem za uobičajene kućne i manje instalacijske primjene.

• Jednopolna izvedba za zaštitu jednog kruga
• Nazivna struja 25 A
• Karakteristika B za uobičajene krugove
• Prekidna moć 6 kA
• Širina samo 1 modul za uštedu prostora u razvodnom ormaru

Glavne prednosti

Ovaj prekidač omogućuje jednostavnu montažu u modularne razvodne ormare i preglednu zaštitu električne instalacije. Zahvaljujući nazivnom naponu 230/400 V~ 50/60 Hz, može se koristiti u uobičajenim jednofaznim i trofaznim sustavima, ovisno o konkretnom spoju. Stupanj zaštite IP20 odgovara ugradnji u zatvorene elektroinstalacijske uređaje, a radna temperatura od -5 °C do +30 °C podržava uporabu u standardnim unutarnjim uvjetima.

• Jednostavno rješenje za zaštitu kruga u razvodnom ormaru
• Kompaktne dimenzije za štedljivu ugradnju
• Prikladno za uobičajene unutarnje elektroinstalacije
• Jasni parametri za pouzdan rad

Primjena i kompatibilnost

Prekidač je prikladan za ugradnju u modularne razvodne ormare kao zaštitni element za odabrane utičničke, rasvjetne ili druge uobičajene krugove prema projektu elektroinstalacije. Zbog jednopolne izvedbe koristi se tamo gdje se štiti jedan električni krug. Pri odabiru važno je provjeriti usklađenost s traženom nazivnom strujom, tipom kruga i raspoloživim prostorom u razvodnom ormaru.

• Namijenjen za modularne razvodne ormare
• Pogodno za jednopolni priključak
• Primjena prema projektiranom električnom krugu
• Potrebno je provjeriti usklađenost s nazivnom strujom 25 A

Tehnički parametri

• Marka: Schelinger
• Tip karakteristike: B
• Nazivna struja: 25 A
• Nazivni napon: 230/400 V~ 50/60 Hz
• Izolacijski napon: 400 V
• Impulsni napon: 4 kV
• Prekidna moć pri kratkom spoju: 6 000 A
• Broj modula: 1
• Širina: 17,5 mm
• Visina: 69 mm
• Duljina: 81 mm
• Stupanj zaštite: IP20
• Radna temperatura: -5 °C do +30 °C
• Pakiranje: 12 kom
• Karton: 120 kom
