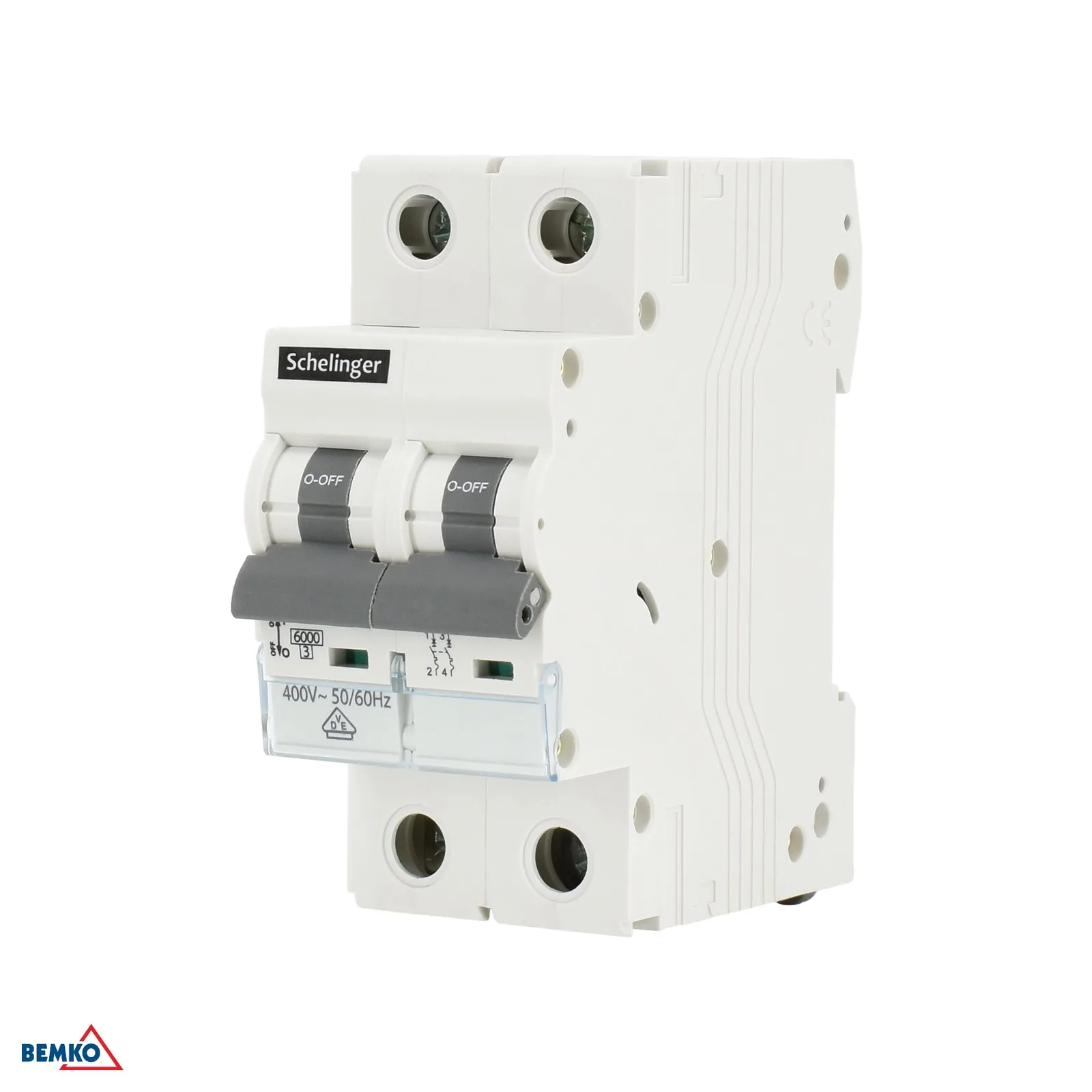

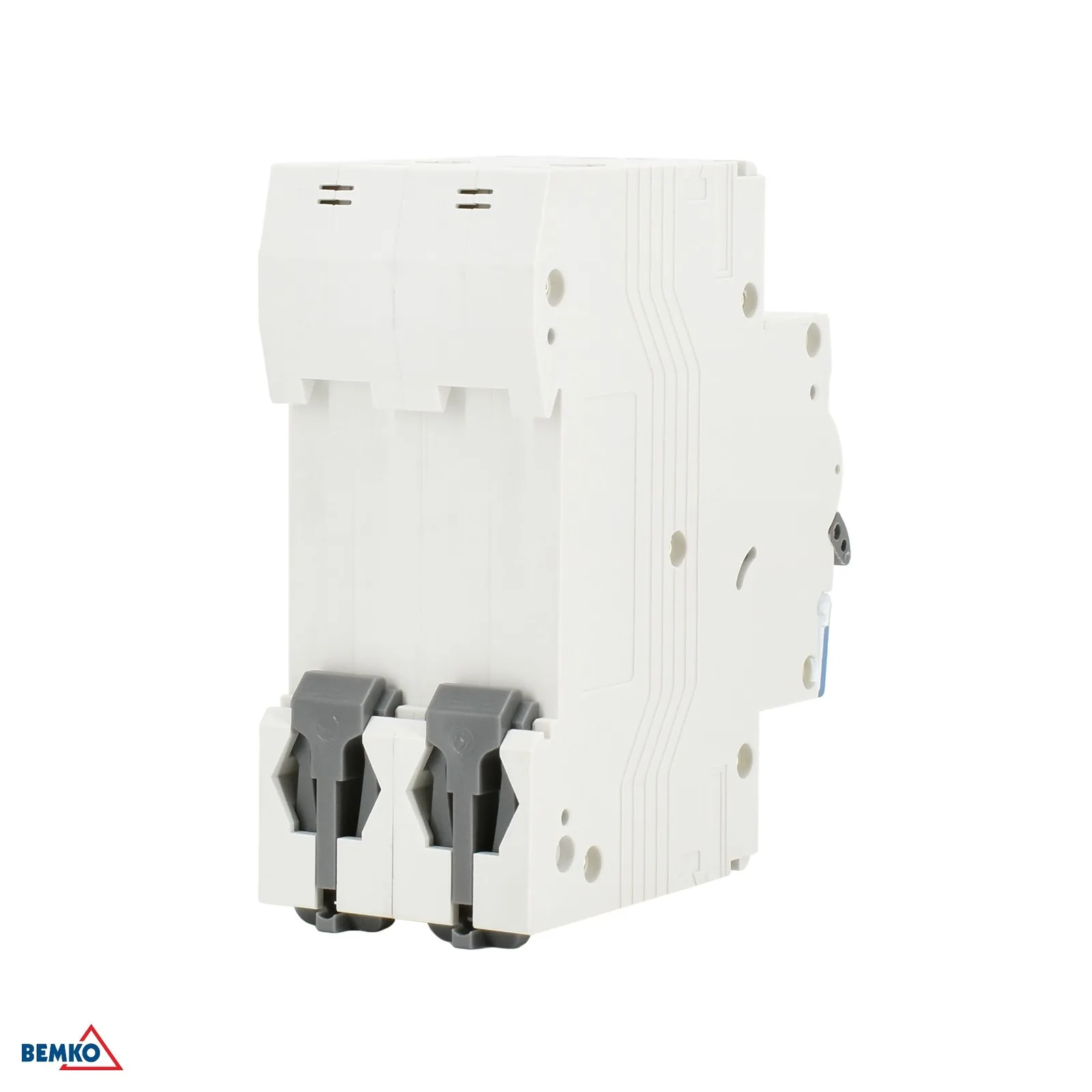

Modularni prekidač 2-polni C16 16 A 6 kA Schelinger BM-A02-G8-2P-C16

Detaljan opis proizvoda

Modularni prekidač 2-polni C16 16 A 6 kA Schelinger

Modularni prekidač Schelinger BM-A02-G8-2P-C16 namijenjen je pouzdanoj zaštiti električnih krugova u razvodnoj ploči. Zahvaljujući 2-polnoj izvedbi, nazivnoj struji 16 A i C karakteristici, prikladan je za uobičajene i nešto veće udarne struje. Kompaktna modularna izvedba za DIN šinu štedi prostor i olakšava montažu.

• 2-polna izvedba za zaštitu dvaju vodiča.
• C karakteristika prikladna za krugove s uobičajenim udarnim strujama.
• Nazivna struja 16 A.
• Prekidna moć 6 kA za učinkovitu zaštitu strujnog kruga.
• Samo 2 modula širine – štedljivo rješenje za razvodnu ploču.

Glavne prednosti

Ovaj prekidač nudi kombinaciju kompaktnih dimenzija, jasno definiranih električnih parametara i jednostavne integracije u standardne razvodne ploče. Nazivni napon 400 V~ 50/60 Hz, izolacijski napon Ui 400 V i impulsni podnosivi napon Uimp 4 kV potvrđuju primjenu u uobičajenim niskonaponskim instalacijama. Stupanj zaštite IP20 prikladan je za ugradnju u zatvorene razvodne ploče.

• Nazivni napon 400 V~ 50/60 Hz.
• Izolacijski napon Ui 400 V.
• Impulsni podnosivi napon Uimp 4 kV.
• Stupanj zaštite IP20 za ugradnju u razvodnu ploču.
• Radna temperatura od -5 °C do +30 °C.

Primjena i kompatibilnost

Prekidač je namijenjen za ugradnju u električne razvodne ploče i montažu na DIN šinu. Zahvaljujući širini od 35 mm i dvo-modulskoj izvedbi, lako se kombinira s drugim modularnim uređajima. Prikladan je za instalacije u kojima je potrebna zaštita kruga od preopterećenja i kratkog spoja, u okviru parametara koje je naveo proizvođač.

• Namijenjen za razvodne ploče i DIN šinu.
• Kompatibilan s modularnim električnim instalacijama.
• Prikladan za krugove s potrebnom strujom 16 A.
• Radni uvjeti: -5 °C do +30 °C.
• Ispitna i okidna karakteristika C.

Tehnički parametri

• Karton: 60 kom
• Karakteristika: C
• Razred ograničenja energije: 3
• Visina: 81 mm
• Izolacijski napon: Ui: 400 V
• Duljina: 69 mm
• Nazivni napon: Un: 400 V~ 50/60 Hz
• Broj modula: 2
• Pakiranje: 6 kom
• Radna temperatura: -5 °C do +30 °C
• Nazivna struja: In: 16 A
• Prekidna moć pri kratkom spoju: Icn: 6000 A
• Stupanj zaštite (IP): IP20
• Impulsni podnosivi napon: Uimp: 4 kV
• Širina: 35 mm
• Marka: Schelinger
