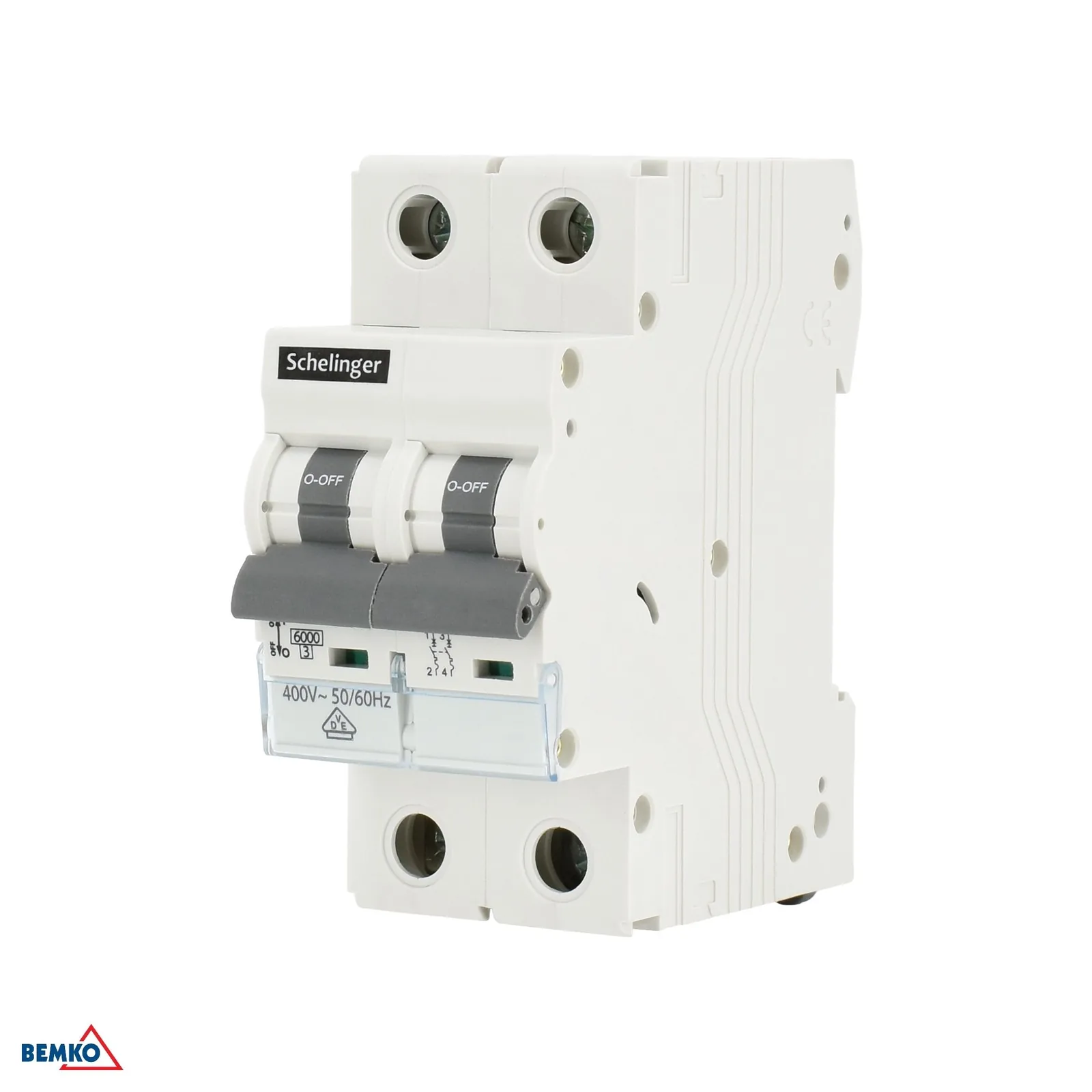

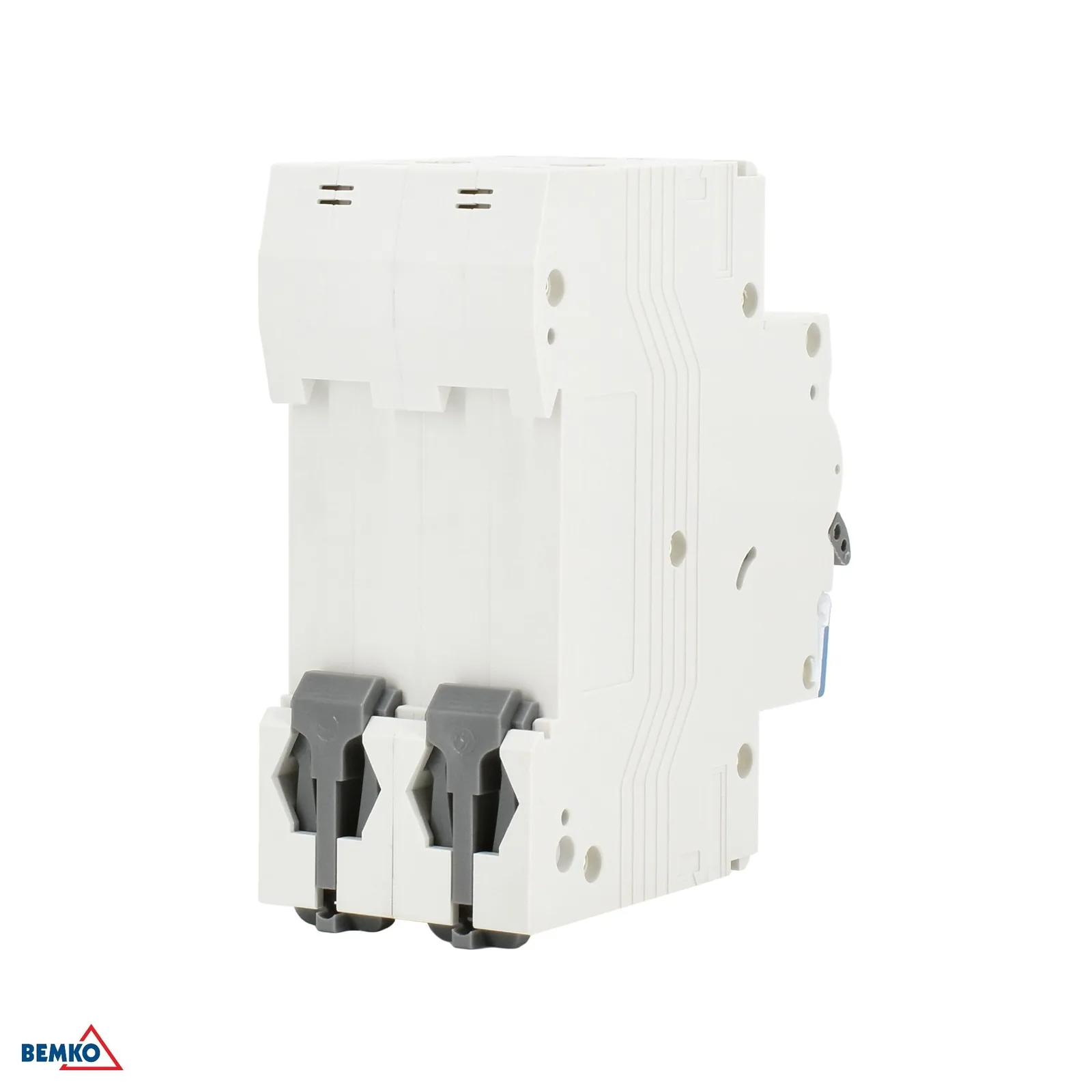

Modularni prekidač 2P B 16A 6 kA Schelinger BM-A02-G8-2P-B16

Detaljan opis proizvoda

Modularni prekidač 2P B 16 A 6 kA Schelinger BM-A02-G8-2P-B16

Modularni prekidač Schelinger BM-A02-G8-2P-B16 namijenjen je pouzdanoj zaštiti električnih krugova od preopterećenja i kratkog spoja. Zahvaljujući B karakteristici prikladan je za uobičajene krugove s nižim startnim strujama, a njegova nazivna struja od 16 A odgovara čestoj primjeni u kućanstvima i manjim instalacijama. Kompaktna izvedba širine 2 modula praktična je za ugradnju u razvodni ormarić na DIN šinu.

• Dvo-polarna izvedba za zaštitu dvaju vodiča.
• B karakteristika za standardne krugove s osjetljivijim reagiranjem na kratki spoj.
• Prekidna sposobnost 6 kA za uobičajene instalacijske primjene.
• Nazivna struja 16 A i nazivni napon 400 V~ 50/60 Hz.
• Kompaktne dimenzije i montažna izvedba prikladna za razvodni ormarić.
• Zaštita IP20 za primjenu u zatvorenim elektroinstalacijama.

Glavne prednosti

• Kompaktna izvedba od 2 modula štedi prostor u razvodnom ormariću.
• B karakteristika prikladna je za standardne utičničke i rasvjetne krugove.
• Prekidna sposobnost 6 kA povećava razinu zaštite instalacije.
• Nazivna struja 16 A i napon 400 V~ omogućuju široku primjenu u elektroinstalacijama.
• Radni temperaturni raspon od -5 °C do +30 °C podupire pouzdan rad u uobičajenim uvjetima.

Primjena i kompatibilnost

Ovaj modularni prekidač prikladan je za ugradnju u razvodne ormariće na DIN šinu u kućnim i manjim komercijalnim elektroinstalacijama. Primjenjuje se za zaštitu jednofaznih i dvožilnih krugova prema projektu elektroinstalacije i traženim parametrima. Zahvaljujući dimenzijama 35 × 81 × 69 mm i širini od 2 modula, lako se uklapa u standardni modularni razvodni ormarić.

• Prikladan za modularne razvodne ormariće na DIN šinu.
• Primjenjiv za krugove s nazivnom strujom 16 A.
• Namijenjen za mrežu nazivnog napona 400 V~ 50/60 Hz.
• Prikladan za instalacije gdje je potrebna B karakteristika i prekidna sposobnost 6 kA.

Tehnički podaci

• Marka: Schelinger
• Vrsta karakteristike: B
• Energetski razred ograničenja: 3
• Visina: 81 mm
• Nazivni izolacijski napon: Ui: 400 V
• Duljina: 69 mm
• Nazivni napon: Un: 400 V~ 50/60 Hz
• Broj modula: 2
• Pakiranje: 6 kom
• Radna temperatura: -5 °C do +30 °C
• Nazivna struja: 16 A
• Prekidna sposobnost pri kratkom spoju: Icn: 6000 A
• Stupanj zaštite: IP20
• Ispitni impulsni napon: Uimp: 4 kV
• Širina: 35 mm
• Kartonsko pakiranje: 60 kom
