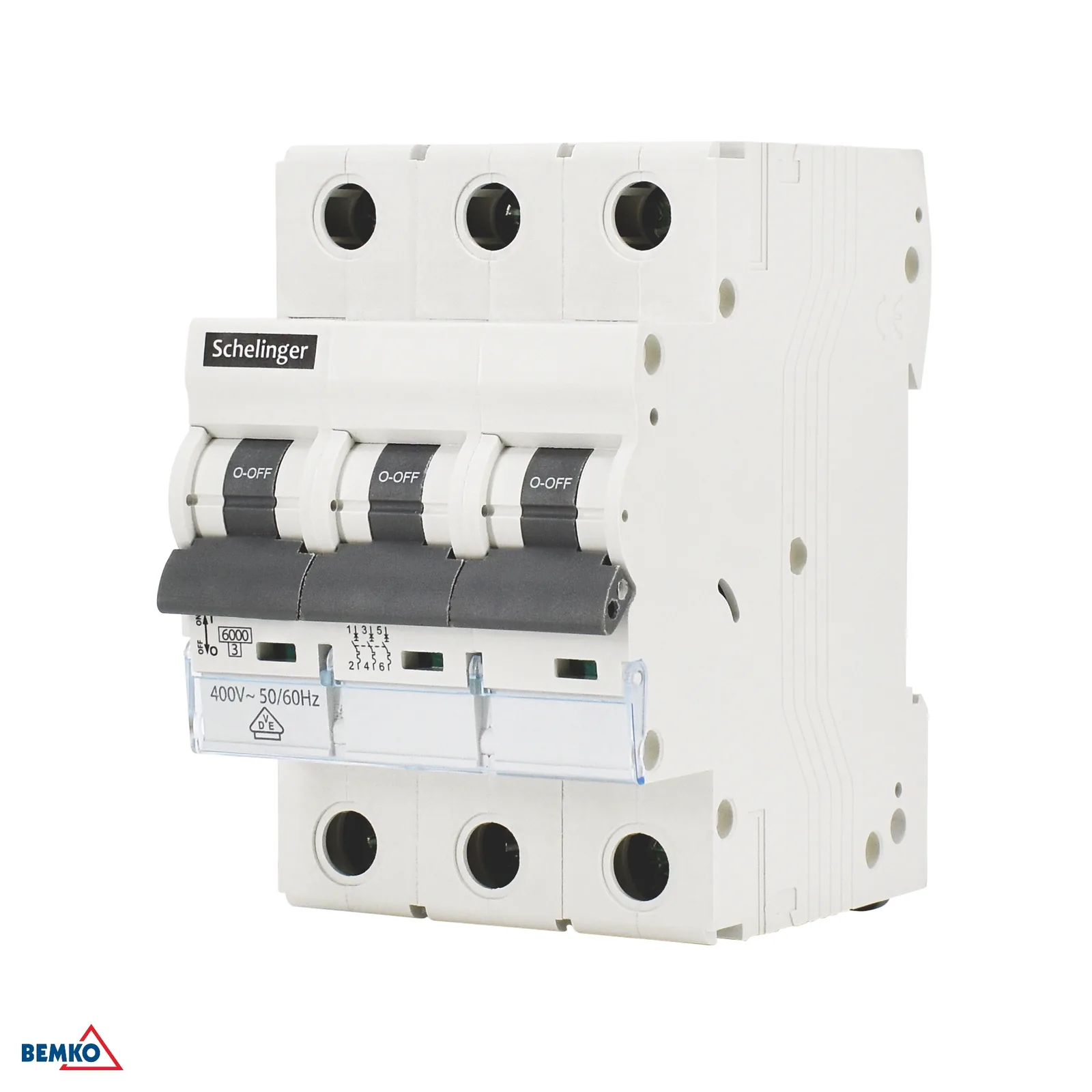

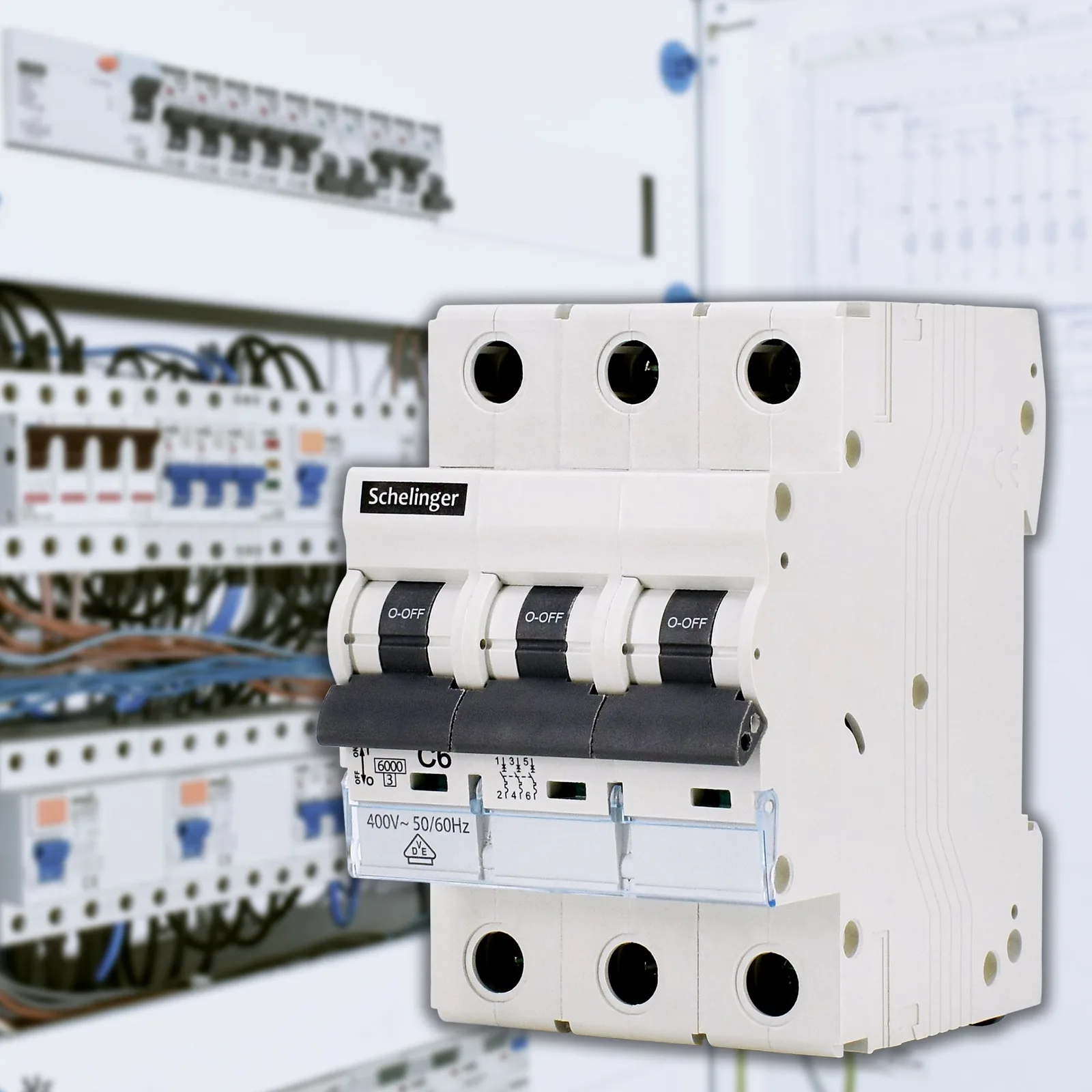

Modularni tropolni automatski osigurač 16 A Schelinger, karakteristika B, 6 kA
Modularni tropolni automatski osigurač Schelinger namijenjen je pouzdanoj zaštiti trofaznih električnih strujnih krugova od preopterećenja i kratkog spoja. Zahvaljujući nazivnoj struji 16 A, prekidnoj sposobnosti 6 kA i karakteristici B prikladan je za uobičajene instalacije gdje je potrebna brza i precizna zaštita strujnih krugova. Kompaktna modularna izvedba širine 3 modula omogućuje jednostavnu montažu u razvodni ormar. Osigurač je predviđen za nazivni napon 400 V AC pri frekvenciji 50/60 Hz, a stupanj zaštite IP20 odgovara uporabi u zatvorenim elektroinstalacijskim sklopovima.
nazivna struja 16 A za trofazne strujne krugove
karakteristika B za brzu zaštitu pri uobičajenom opterećenju
prekidna sposobnost 6 kA
širina 3 modula za montažu u razvodni ormar
nazivni napon 400 V AC, 50/60 Hz
stupanj zaštite IP20 za ugradnju u razvodni ormar
Glavne prednosti i primjena
Ovaj tropolni automatski osigurač posebno je prikladan za razvodne ormare u kućanstvima, manjim pogonima i tehničkim prostorijama, gdje je potrebno sigurno osiguranje triju faza odjednom. Karakteristika B primjenjuje se tamo gdje se očekuje manja struja pri pokretanju i uobičajeno radno opterećenje. Uređaj radi u rasponu radne temperature od -5 °C do +30 °C. Vrijednost impulznog napona 4 kV i izolacijski napon Ui 400 V dodatno potvrđuju njegovu namjenu za standardne niskonaponske instalacije.
prikladan za osiguranje trofaznih strujnih krugova
primjena u razvodnim ormarima i elektroinstalacijskim sklopovima
karakteristika B za uobičajene potrošače i strujne krugove
namijenjen radu u standardnom temperaturnom rasponu
izolacijski napon Ui 400 V i impulzni napon Uimp 4 kV
Kompatibilnost
Osigurač je namijenjen za modularne razvodne ormare i elektroinstalacije s prostorom za 3 modula. Prikladan je za trofazne mreže s nazivnim naponom 400 V AC i nazivnom strujom 16 A. Prije montaže uvijek provjerite usklađenost s projektom i zahtjevima konkretne instalacije.
modularni razvodni ormari širine za 3 modula
trofazne mreže 400 V AC
strujni krugovi s nazivnom strujom 16 A
Tehnički parametri
Marka: Schelinger
Karakteristika: B
Visina: 69 mm
Izolacijski napon: Ui: 400 V
Duljina: 81 mm
Nazivni napon: Un: 400 V ~ 50/60 Hz
Broj modula: 3
Pakiranje: 4
Radna temperatura: -5 °C do +30 °C
Nazivna struja: In: 16 A
Prekidna sposobnost pri kratkom spoju: Icn: 6000 A
