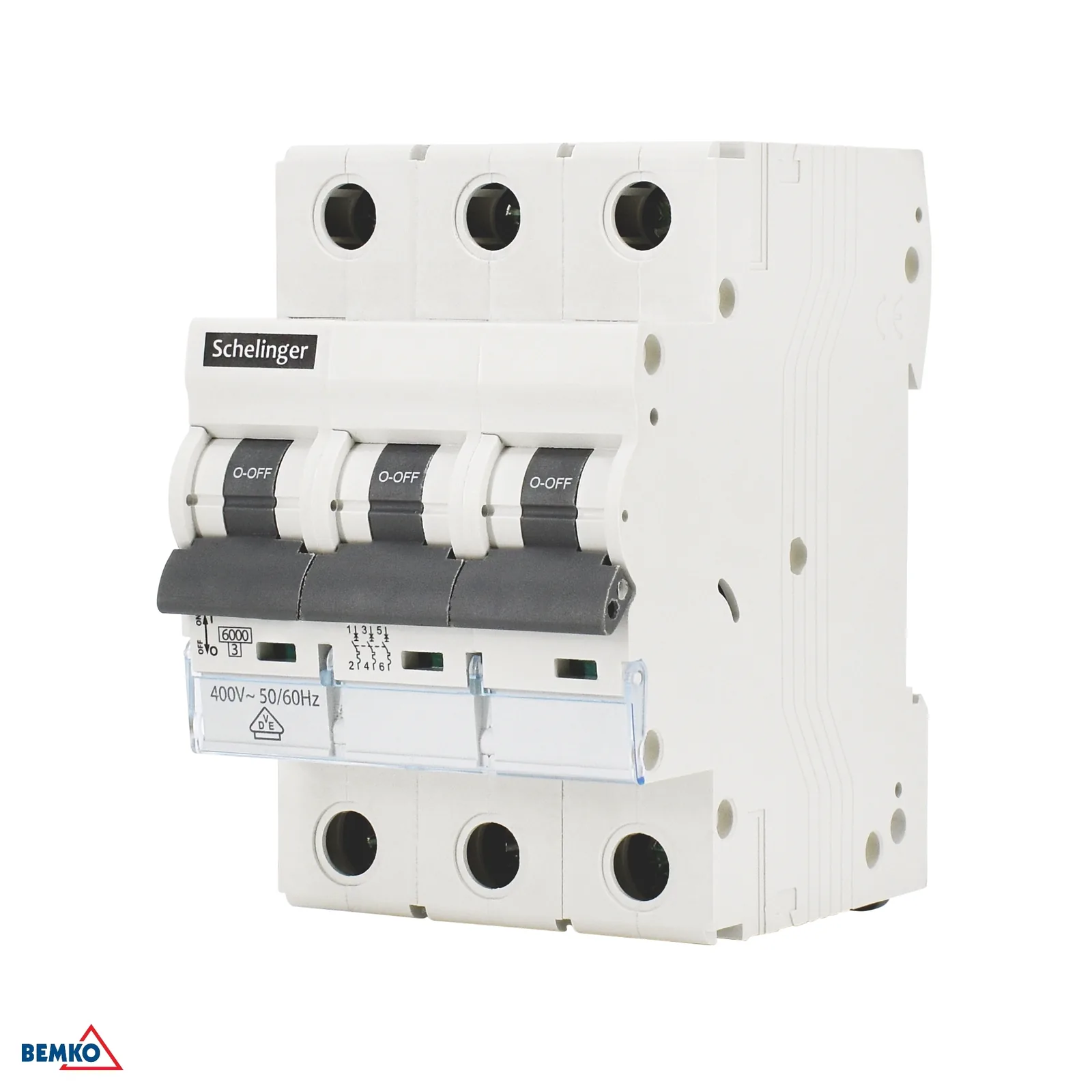

Modularni tropolni automatski osigurač C 10A 6KA 3 modula Schelinger BM-A02-G8-3P-C10

Detaljan opis proizvoda

Modularni tropolni automatski osigurač C 10A 6kA Schelinger

Modularni tropolni automatski osigurač Schelinger BM-A02-G8-3P-C10 namijenjen je zaštiti trofaznih električnih krugova od preopterećenja i kratkog spoja. Zahvaljujući C karakteristici i nazivnoj struji 10 A prikladan je za uobičajene primjene u razvodnim ormarima, gdje je potrebno pouzdano osiguranje uređaja i vodova.

• Tropolna izvedba za 3-fazne krugove
• C karakteristika za uobičajene potrošačke krugove
• Nazivna struja 10 A
• Prekidna moć pri kratkom spoju 6 kA
• Za ugradnju u razvodni ormar, 3 modularna mjesta

Prednosti i primjena

Automatski osigurač prikladan je za kućne i manje komercijalne razvodne ormare, gdje osigurava zaštitu od preopterećenja i kratkog spoja. Nazivni napon 400 V AC pri frekvenciji 50/60 Hz omogućuje primjenu u uobičajenim mrežama. Kompaktne dimenzije i širina od 3 modula olakšavaju preglednu ugradnju u razvodni ormar.

• Zaštita električnih krugova od preopterećenja i kratkog spoja
• Prikladan za trofazne instalacije
• Kompaktna modularna izvedba
• Jednostavna ugradnja u standardni razvodni ormar
• Za mrežu 400 V / 50–60 Hz

Kompatibilnost

Automatski osigurač namijenjen je standardnim modularnim razvodnim ormarima s prostorom za 3 modula. Primjenu nalazi u električnim instalacijama s nazivnim naponom 400 V AC i traženom C karakteristikom.

• Modularni razvodni ormari za DIN montažu
• Trofazni krugovi s naponom 400 V AC
• Instalacije s potrebom za osiguračem C karakteristike

Tehnički podaci

• Karton: 40 kom
• Isklopna karakteristika: C
• Visina: 69 mm
• Nazivni izolacijski napon: Ui 400 V
• Duljina: 81 mm
• Nazivni napon: Un 400 V AC, 50/60 Hz
• Broj modula: 3
• Pakiranje: 4 kom
• Radna temperatura: -5 °C do +30 °C
• Nazivna struja: 10 A
• Prekidna moć kratkog spoja: Icn 6000 A
• Stupanj zaštite (IP): IP20
• Nazivni udarni podnosivi napon: Uimp 4 kV
• Širina: 53 mm
• Marka: Schelinger
