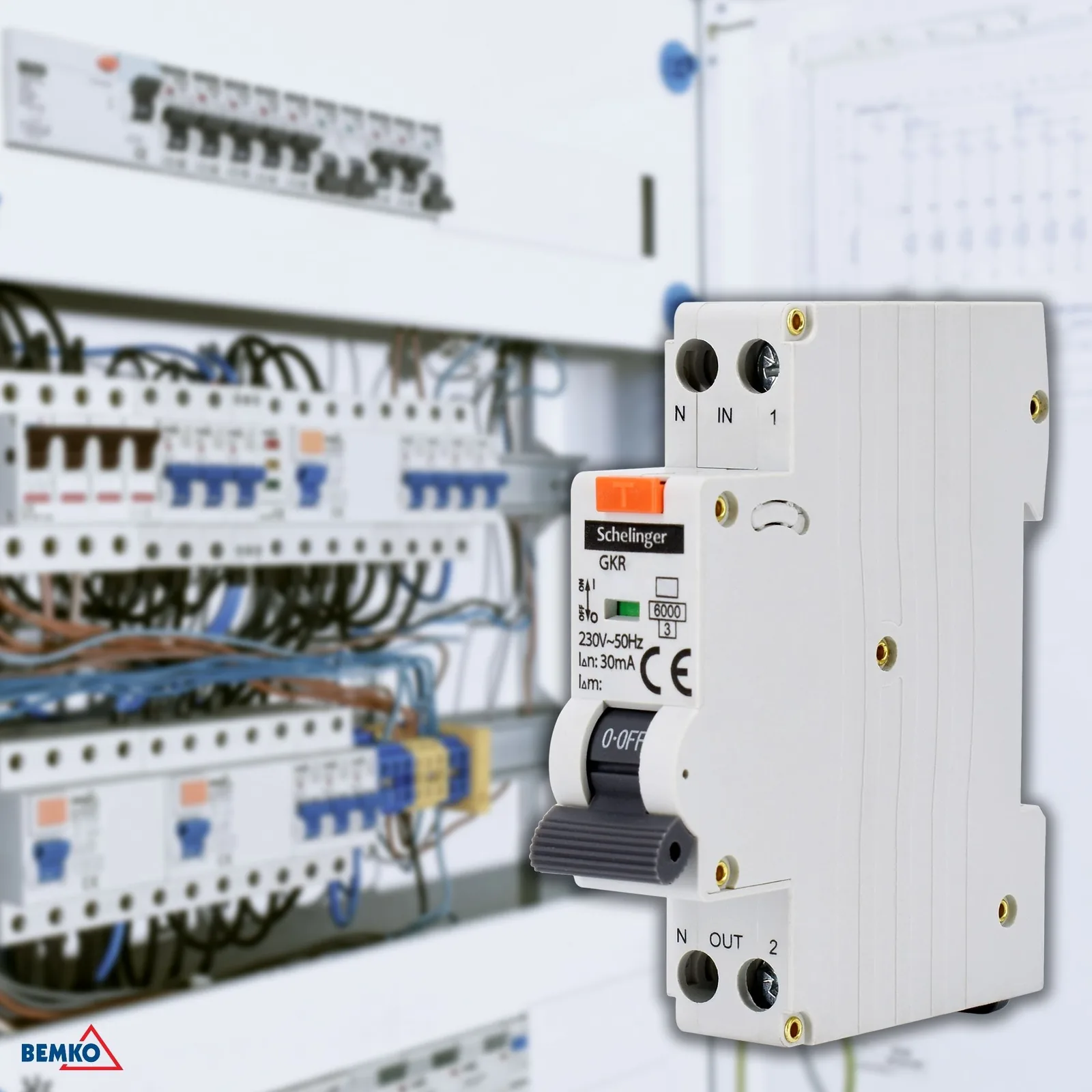

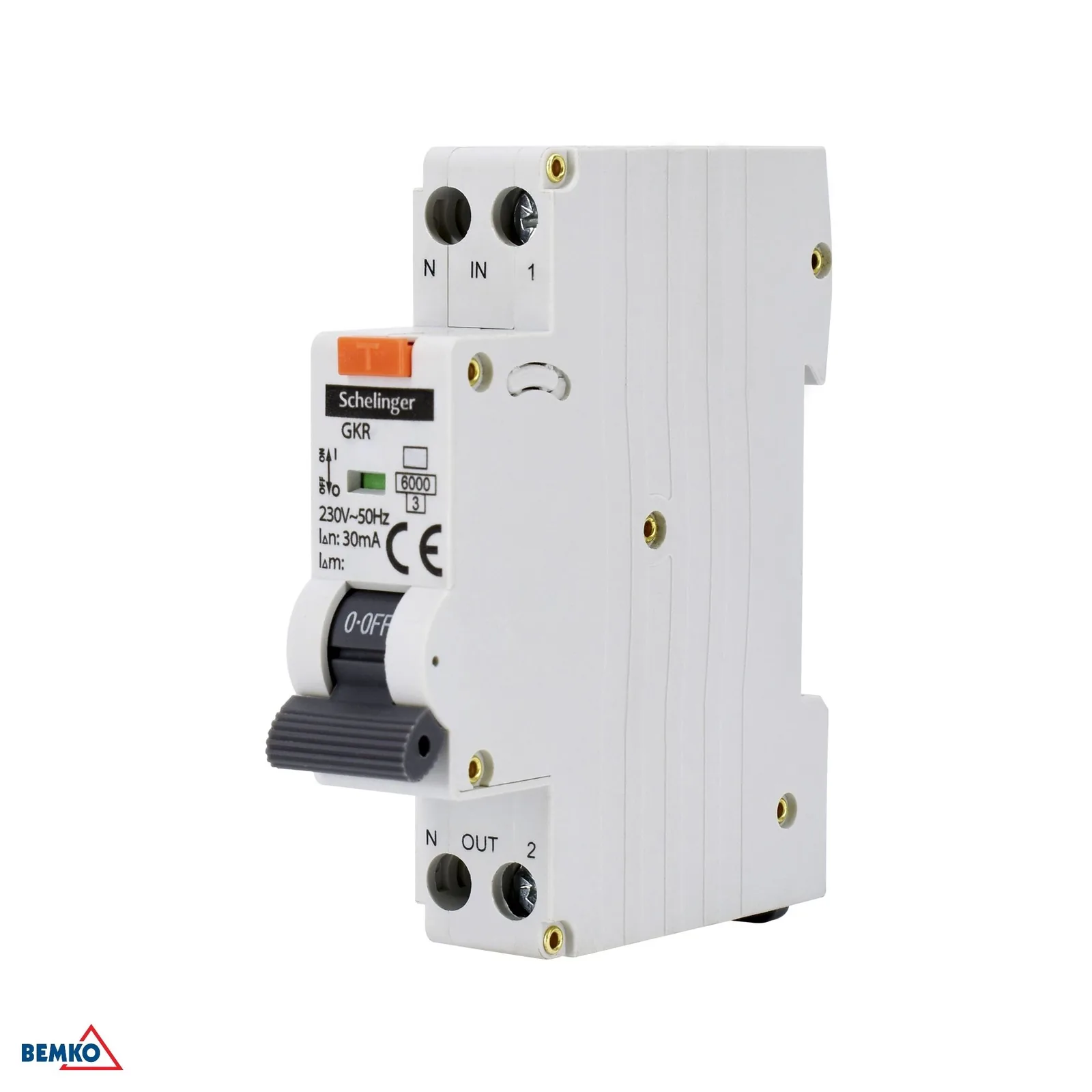

Prekidač diferencijalne struje s automatskim osiguračem 25A 30mA tip A Schelinger BM-A08-GKR-A-C25

Detaljan opis proizvoda

Prekidač diferencijalne struje s automatskim osiguračem Schelinger 25A 30mA tip A

Kompaktni modularni prekidač diferencijalne struje s automatskim osiguračem Schelinger namijenjen je pouzdanoj zaštiti električnih krugova od preopterećenja i strujnih kvarova. Zahvaljujući nazivnoj struji 25 A, osjetljivosti 30 mA i karakteristici C, prikladan je ondje gdje trebate sigurno i pregledno rješenje u jednom modulu. Montaža na DIN/TH šinu 35 mm štedi prostor u razvodnom ormaru i lako se uklapa u standardne elektroinstalacije.

• Kombinacija prekidača diferencijalne struje i automatskog osigurača u jednom modulu
• Nazivna struja 25 A i diferencijalna struja 30 mA
• Tip A za uobičajene izmjenične i pulsirajuće istosmjerne strujne kvarove
• Karakteristika C prikladna za krugove s većom startnom strujom
• Širina samo 18 mm za uštedu prostora u razvodnom ormaru

Kada je prikladan i što donosi

Ovaj kombinirani modul praktično je rješenje za kućne i tehničke razvodne ormare, gdje je važna zaštita ljudi i električnih krugova u što manjem prostoru. Nazivna prekidna moć 6 kA, radna kratkospojna strujna svojstva 6 kA i impulsni napon 4 kV povećavaju otpornost pri uobičajenom radu i pri kratkotrajnim prenaponima. Zahvaljujući radnom temperaturnom rasponu od -25 °C do +40 °C, prikladan je za standardne unutarnje uvjete.

• Ušteda prostora zahvaljujući jednom modulu
• Pregledno rješenje zaštite kruga bez nepotrebnog proširivanja razvodnog ormara
• Otpornost na kratki spoj i prenapon prema navedenim parametrima
• Namijenjeno za montažu na standardnu 35 mm šinu

Kompatibilnost

Proizvod je namijenjen montaži u razvodne ormare na DIN/TH šinu 35 mm i radi s nazivnim naponom ~230 V / 50 Hz. Koristi se u uobičajenim jednofaznim instalacijama gdje je potreban prekidač diferencijalne struje s automatskim osiguračem tipa A i karakteristikom C. Prije ugradnje uvijek provjerite prikladnost spajanja i parametre konkretnog kruga.

• Montaža na DIN/TH šinu 35 mm
• Jednofazni krugovi s naponom ~230 V / 50 Hz
• Razvodni ormari za modularne uređaje širine jednog modula

Tehnički parametri

• Karton: 120 kom
• Karakteristika: C
• Konvencionalna dogovorena struja pri kratkom spoju: Inc: 6 kA
• Diferencijalna struja: 30 mA
• Visina: 67 mm
• Izolacijski napon: Ui: 500 V
• Duljina: 81 mm
• Nazivni napon: Un: ~230 V / 50 Hz
• Broj modula: 1
• Radna prekidna moć: Ics: 6 kA
• Pakiranje: 12 kom
• Radna temperatura: -25 °C do +40 °C
• Nazivna struja: 25 A
• Prekidna moć kratkog spoja: 6 kA
• Montaža: na DIN/TH šinu 35 mm
• Stupanj zaštite: IP20
• Impulsni napon: Uimp: 4 kV
• Tip: A
• Širina: 18 mm
• Marka: Schelinger
