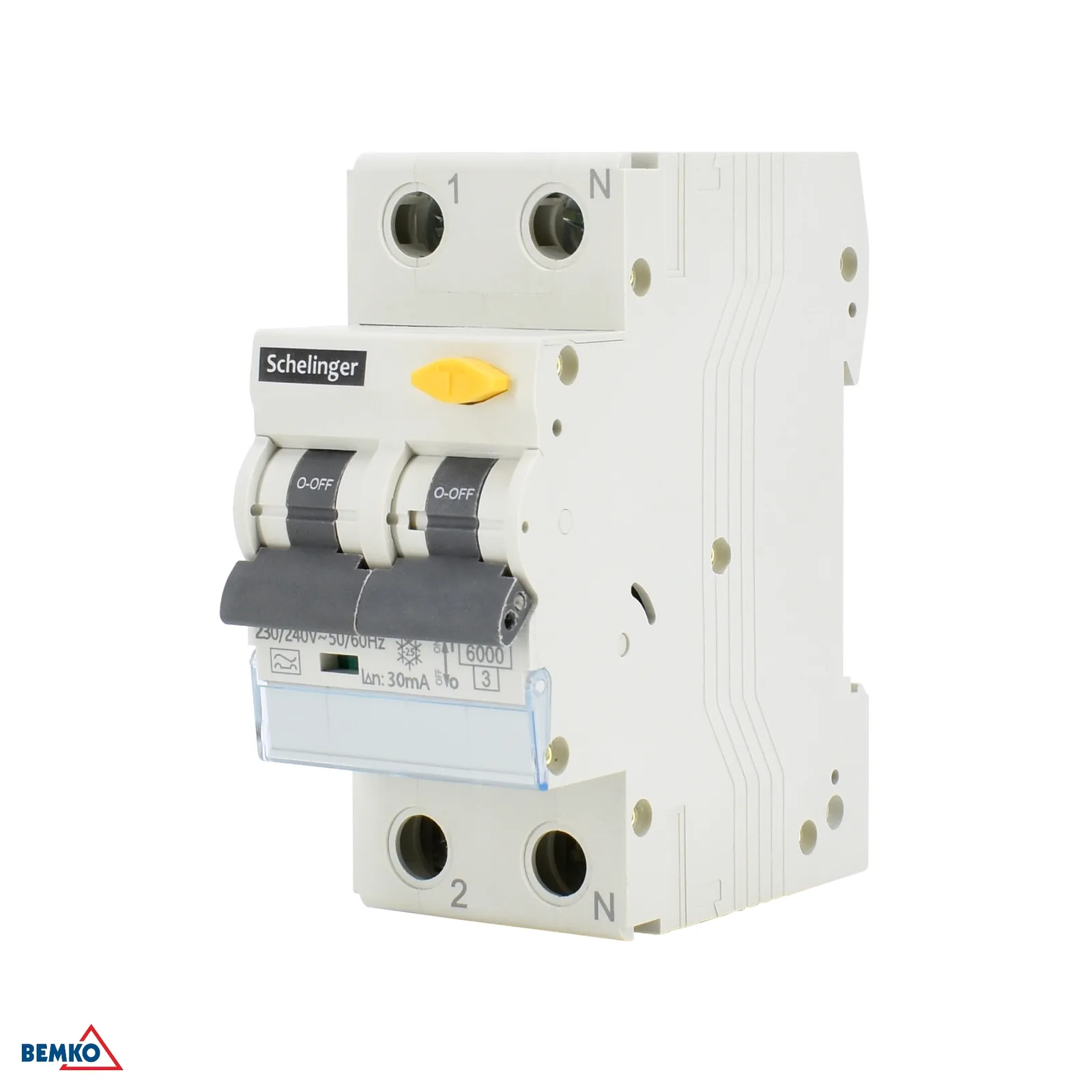

Prekostrujna zaštitna sklopka s nadstrujnom zaštitom 2P 16A 30 mA tip A Schelinger BM-A08-GVL-A-C16

Detaljan opis proizvoda

Prekostrujna zaštitna sklopka s nadstrujnom zaštitom 2P 16A 30 mA tip A Schelinger

Kompaktna modularna prekostrujna zaštitna sklopka s nadstrujnom zaštitom namijenjena je pouzdanoj zaštiti električnih krugova u razvodnim ormarima. Zahvaljujući nazivnoj struji 16 A, okidnoj diferencijalnoj struji 30 mA i karakteristici C, pogodna je tamo gdje je potrebna kombinacija zaštite od preopterećenja, kratkog spoja i strujnog kvara. Izvedba tipa A povećava primjenu u modernim instalacijama, gdje se mogu pojaviti i pulsirajuće istosmjerne komponente struje kvara.

• Kombinirana zaštita od preopterećenja, kratkog spoja i struja curenja
• Tip A za širu primjenu u uobičajenim elektroinstalacijama
• Nazivna struja 16 A i osjetljivost 30 mA

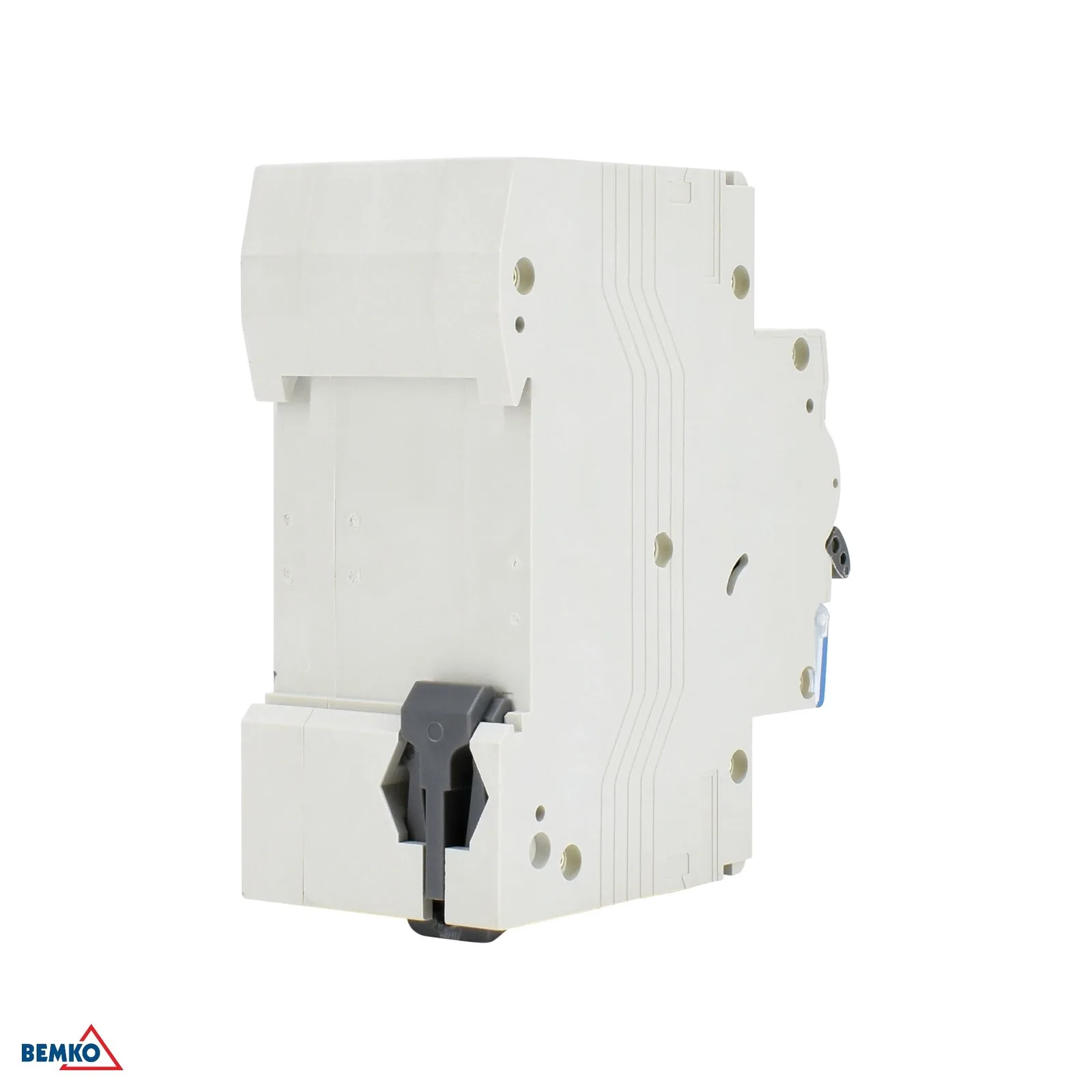

• Namijenjena za montažu na 35 mm DIN/TH šinu
• Kompaktna modularna izvedba širine 2 modula

Glavne prednosti

Ova prekostrujna zaštitna sklopka s nadstrujnom zaštitom praktično je rješenje za sigurno osiguranje strujnih krugova u kućanstvima, uredima i manjim komercijalnim prostorima. Montaža na standardnu DIN/TH šinu 35 mm olakšava ugradnju u razvodni ormar, a modularna širina od 2 modula pomaže u uštedi prostora. Jasni tehnički parametri, poput prekidne sposobnosti 6 kA i impulznog napona 4 kV, podupiru njezinu primjenu u uobičajenim instalacijskim uvjetima.

• Prostorno štedljivo modularno rješenje za razvodni ormar
• Jednostavna montaža na standardnu šinu 35 mm
• Prekidna sposobnost 6 kA za praktičnu primjenu u instalacijama
• Izolacijski napon Ui 500 V i impulsni napon Uimp 4 kV
• Radna temperatura od -25 °C do +40 °C

Primjena i kompatibilnost

Proizvod je namijenjen za električne instalacije s nazivnim naponom 230/240 V~ 50/60 Hz. Pogodan je za krugove gdje je potrebna strujna zaštita tipa A i karakteristika C. Kompatibilan je s razvodnim ormarima i montažnim sustavima za DIN/TH šinu 35 mm. Zahvaljujući nazivnoj struji 16 A posebno je prikladan za zaštitu odabranih jednofaznih krugova prema projektu elektroinstalacije.

• Nazivni napon: 230/240 V~ 50/60 Hz
• Kompatibilna s montažom na DIN/TH šinu 35 mm
• Tip A za strujne krugove s potrebom za osjetljivom zaštitom od struje kvara
• Karakteristika C za uobičajene primjene s većim udarnim strujama pri uključivanju
• Pogodna za razvodne ormare s prostorom za 2 modula

Tehnički parametri

• Marka: Schelinger
• Tip: A
• Karakteristika: C
• Nazivna struja: 16 A
• Nazivni napon: 230/240 V~ 50/60 Hz
• Nazivna diferencijalna struja: 30 mA
• Nazivna uvjetna prekidna sposobnost kratkog spoja Inc: 6 kA
• Radna prekidna sposobnost Ics: 6 kA
• Prekidna sposobnost kratkog spoja: 2 kA
• Izolacijski napon Ui: 500 V
• Impulsni napon Uimp: 4 kV
• Broj modula: 2
• Način montaže: na DIN/TH šinu 35 mm
• Stupanj zaštite: IP20
• Radna temperatura: -25 °C do +40 °C
• Visina: 73 mm
• Duljina: 82 mm
• Širina: 36 mm
• Pakiranje: 6 kom
• Kartonsko pakiranje: 60 kom
