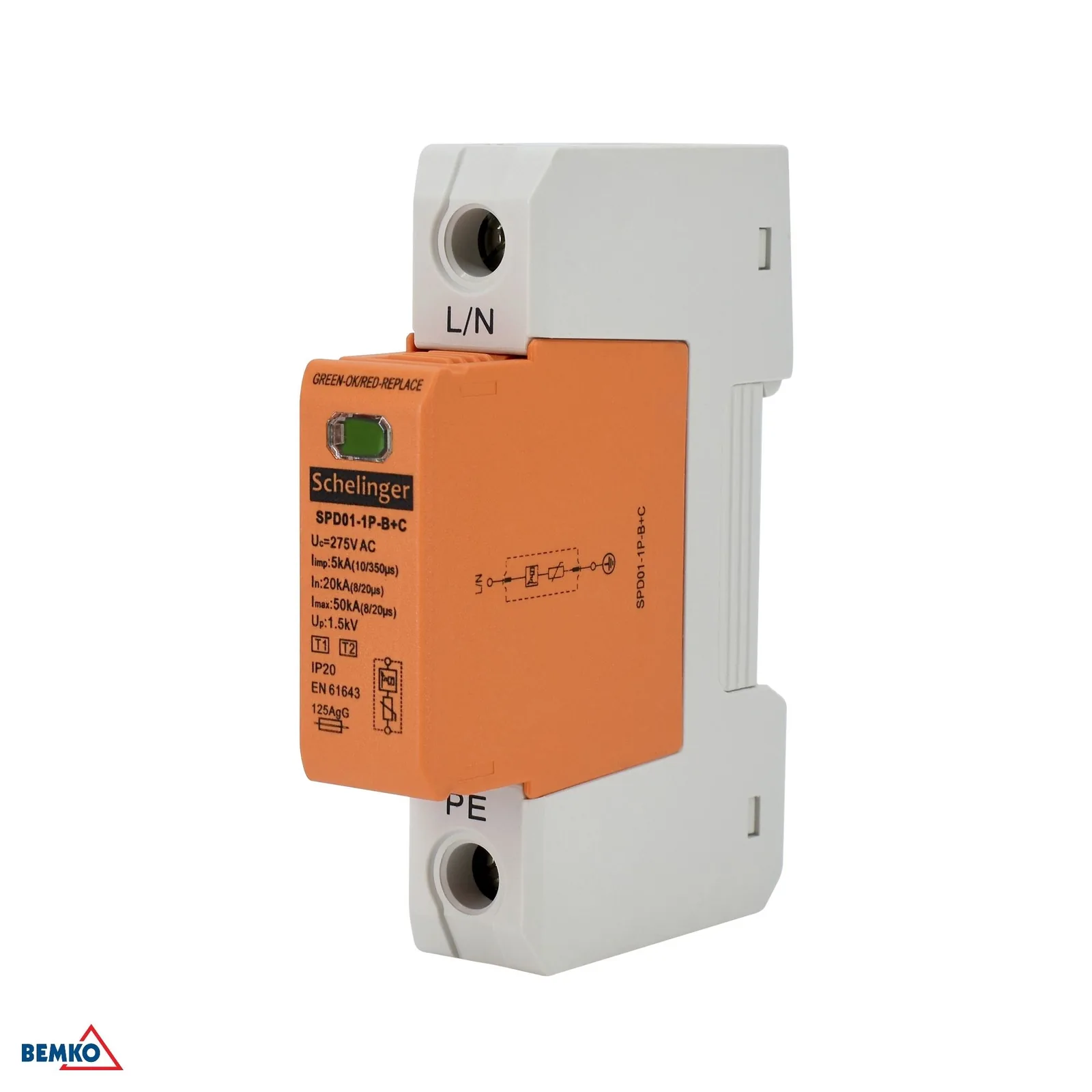

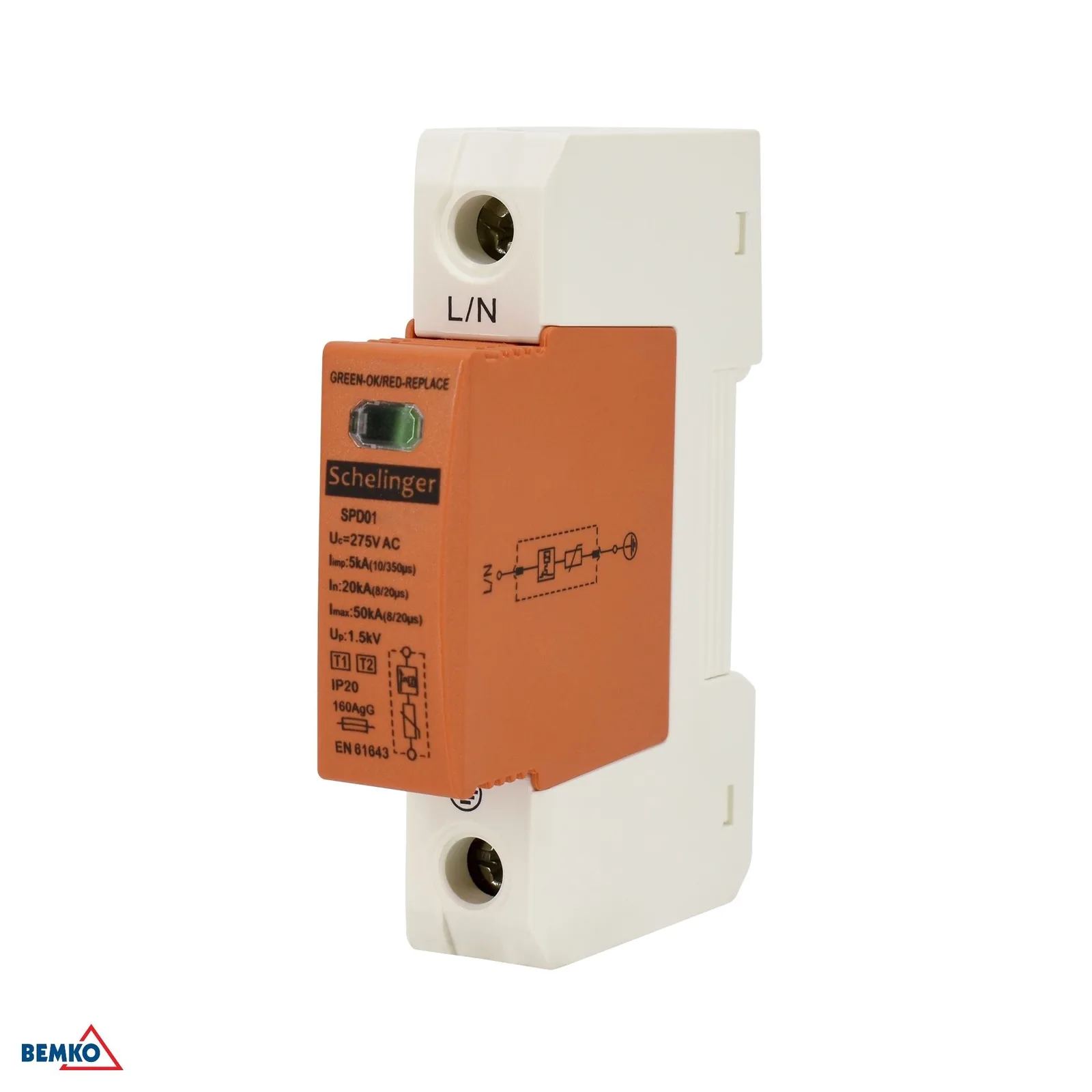

Prenaponska zaštita za razvodni ormar 1P T1+T2 (B+C) za DIN šinu Schelinger BM-A51-SPD01-1P-B+C

Detaljan opis proizvoda

Prenaponska zaštita Schelinger BM-A51-SPD01-1P-B+C za razvodni ormar

Prenaponska zaštita Schelinger BM-A51-SPD01-1P-B+C jednopolarni je zaštitni modul namijenjen za razvodni ormar za montažu na DIN šinu. Služi za zaštitu elektroinstalacije od učinaka prenapona i prikladna je ondje gdje je potrebno pouzdano ograničenje naponskih vrhova u mreži.

• Kombinacija tipa T1+T2 (B+C) za širu razinu zaštite.
• Nazivni trajni napon 275 V AC.
• Odzivna struja Imax do 50 kA (8/20 µs).
• Impulsna struja Iimp 5 kA (10/350 µs).
• Naponska zaštitna razina Up < 1,5 kV.

Glavne prednosti i primjena

Zahvaljujući kompaktnom izvedbom širine samo 18 mm zauzima minimalno mjesta u razvodnom ormaru. Modul je predviđen za 1 modul i montira se na DIN šinu TH 35, pa se jednostavno uklapa u uobičajene elektroinstalacije. Stupanj zaštite IP20 odgovara uporabi unutar razvodnog ormara, a radni raspon od -40 °C do +70 °C omogućuje primjenu u širokom rasponu uvjeta.

• Štedljiva izvedba s jednim modulom.
• Jednostavna montaža na DIN šinu TH 35.
• Prikladno za unutarnje razvodne ormare sa stupnjem zaštite IP20.
• Širok radni raspon od -40 °C do +70 °C.
• Kompaktne dimenzije za pregledan raspored u razvodnom ormaru.

Kompatibilnost

Proizvod je namijenjen za elektroinstalacije u razvodnim ormarima s montažom na DIN šinu TH 35. Prikladnost primjene ovisi o konkretnoj mreži, spoju i traženoj razini zaštite, stoga se preporučuje provjeriti usklađenost s projektom ili montažnim rješenjem.

• Montažna šina: TH 35 (DIN 35).
• Namijenjeno za jednopolni priključak.
• Prikladno za razvodne ormare s prostorom za 1 modul.

Tehnički podaci

• Tip: T1+T2 (B+C)
• Broj modula: 1
• Nazivni trajni napon: 275 V AC
• Impulsna struja (10/350 µs): Iimp: 5 kA
• Odzivna struja (8/20 µs): Imax: 50 kA
• Naponska zaštitna razina: Up: < 1,5 kV
• Način montaže: na DIN šinu TH 35 (DIN 35)
• Širina: 18 mm
• Visina: 68 mm
• Duljina: 90 mm
• Stupanj zaštite: IP20
• Radna temperatura: -40 °C do +70 °C
• Pakiranje: 1 kom
• Pakiranje u kartonu: 144 kom
• Marka: Schelinger
• EAN: 5900280916631
