PTF-51-EXT/PoE/DIN - Ograničavač prenapona za LAN/Ethernet montiran na DIN šinu - EWIMAR

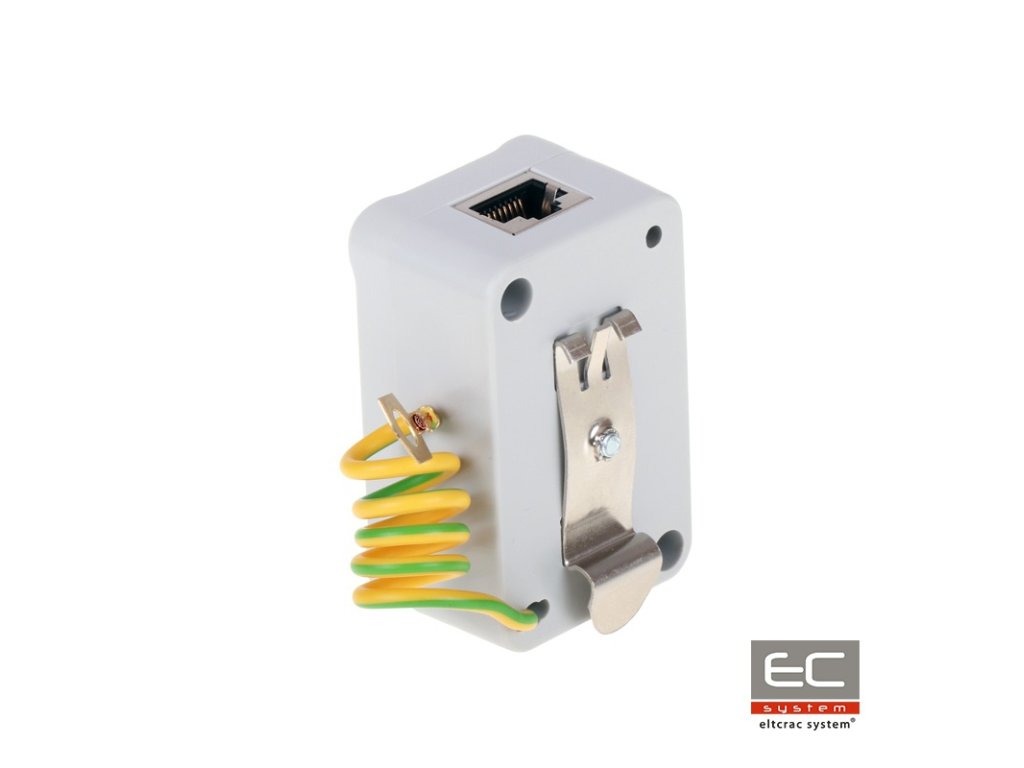

PTF-51-EXT/PoE/DIN je jed kanalni ograničavač prenapona montiran na DIN šinu odgovoran za zaštitu, između ostalog, industrijskih IP kamera, LAN prekidača, rutera, WiFi pristupnih točaka i drugih uređaja koji rade u Ethernet mreži.Uređaj je kompatibilan s normama 10Base-T, 100Base-T koje koriste kabliranje kategorije 5, 5e i 6. Izvrsni parametri prijenosa podataka postižu se upotrebom usklađenih PCB ploča i preciznim vođenjem krugova. Ograničavač sadrži izravno odvodenje u zemlju velikih udara pojedinačno iz svakog vodiča kabela, bez potrebe za korištenjem posredničkih elemenata koji oslabljuju otpornost na udarce i imaju veliki utjecaj na zračenje ili apsorpciju elektromagnetskih smetnji. Uređaj u podatkovnom krugu ima 3 stupnja zaštite, koji zajedno s korištenjem tehnologije MOSFET jamče iznimno učinkovitu zaštitu krugova mrežnih sučelja i pružaju dodatni separacijski buffer u slučaju pojave velikih potencijala između LAN prekidača i pojedinačnih krajnjih točaka. Napajanja LAN uređaja su zaštićena od oštećenja putem neovisnih krugova PoE zaštite, koji eliminiraju povećanje napona između parova 1,2 - 3,6 i 4,5 - 7,8 uslijed prenapona uzrokovanih munje ili nekontroliranim porastom napona. Profesionalni spojni sustav dodatno štiti uređaje od povećanja napona na napojnim linijama PoE. Linije 4-5 i 7-8 su međusobno povezane, jer ih LAN Base-100T koristi isključivo za PoE napajanje. PTF-51-EXT/PoE/DIN preporučuje se za zaštitu krajnjih uređaja na stupovima, metalnim konstrukcijama i u industrijskim objektima. Uzemljenje ograničavača ostvaruje se putem DIN šine. Za montažu uređaja na DIN šinu potrebno je koristiti metalni držač kojim PTF-51-EXT/PoE/DIN raspolaže.
Ispravno osiguranje jedne LAN linije pomoću dva uređaja PTF-51
Za potpuno osiguranje jednog LAN kruga potrebno je koristiti dva uređaja serije PTF-51, montirana na oba kraja kabela i obratiti pažnju na njihovo redovno uzemljenje. U slučaju zaštite više krugova preporučuje se korištenje višekratnog ograničavača na strani LAN prekidača i jed kanalnih osiguranja na strani krajnjih uređaja.
Potpuna zaštita od prenapona 16-točne LAN mreže
U slučaju korištenja ograničavača serije EXT na strani krajnjeg uređaja LAN (IP kamera) potrebno je na strani LAN prekidača koristiti minimalno PRO verziju ograničavača, inače će zaštita LAN prekidača biti nedostatna. Između kabela i ograničavača ne bi se trebali koristiti standardni patch paneli s LSA (Krone) utičnicama, jer su njihovi krugovni udari previše mali. Kao završetak preporučuje se koristiti patch panele s utikačima tipa Keystone.
Tehnička specifikacija:
Podatkovna linija
Broj LAN kanala
1
Podržani tipovi LAN mreža
10Base-T, 100Base-T, uvrnuta parica kategorije 5, 5e i 6
Ulazni konektor (kabel)
UTP RJ-45
Izlazni konektor (uređaj)
UTP RJ-45
Nazivno napajanje DC (linija-zemlja) UN
90V DC
Maksimalno radno napajanje (linija-zemlja) UC
110V DC
Razina zaštite 1kV/s (linija-zemlja) UP
600V
Udarni struja C1 (8/20µS, linija-zemlja) Iimp
2kA po svakoj žici kabela (14kA ukupno)
Nazivno napajanje DC (linija-linija) UN
3,3V DC
Maksimalno radno napajanje (linija-linija) UC
3,5V DC
Razina zaštite 1kV/s (linija-linija) UP C3
8V
Udarni struja (8/20µS, linija-linija) Iimp
2kA uz primjenu MOSFET
Zaštićene linije
1-2, 3-6
Kapacitet (linija-linija) @1MHz
6-15pF
Kapacitet (linija-zemlja) @1MHz
1-2pF
Serični otpor
6 / liniju
Nazivni struja IN
300mA / liniju
Broj zaštitnih stupnjeva
3 (GDT, MOSFET, TVS)
Isključni element
Super brza osigurač MOSFET
Linija PoE
Nazivno napajanje DC (linija-linija) UN
58V DC
Maksimalno radno napajanje (linija-linija) UC
64V DC
Razina zaštite UP
93V
Udarni struja (8/20µS, linija-linija) Iimp
2kA uz sudjelovanje MOSFET (opcija A), 250A (opcija B)
