PTF-58R-PRO/PoE - 8-kanalna zaštita mreže LAN - EWIMAR

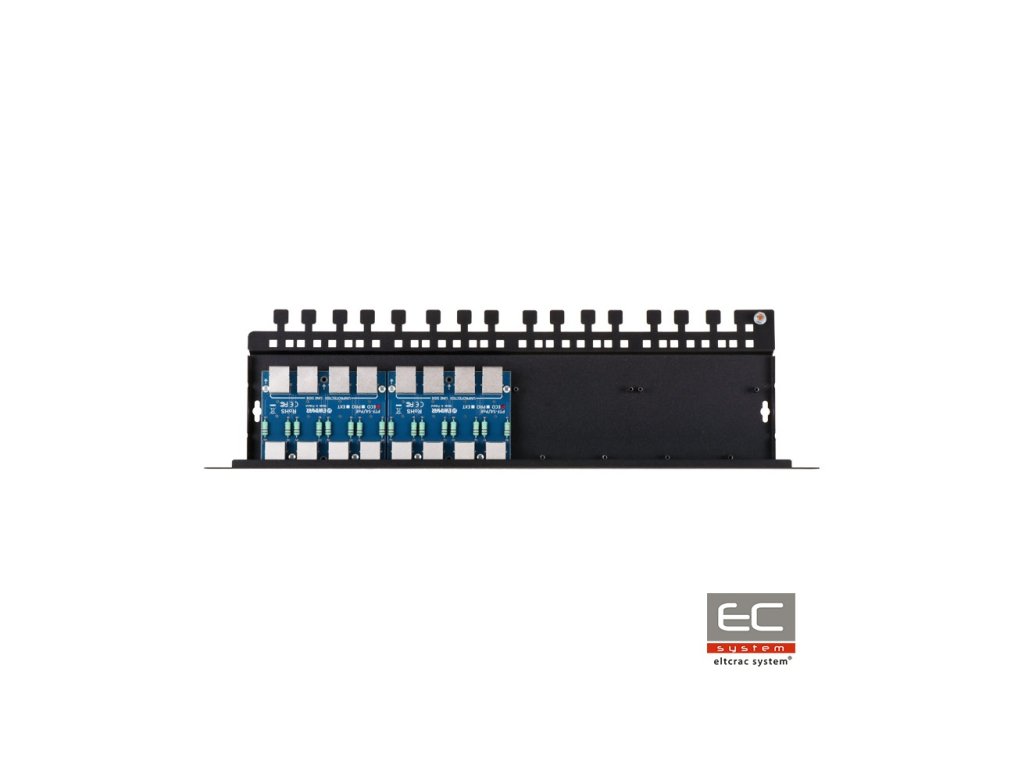

PTF-58R-PRO/PoE je osamkanaalna zaštita odgovorna za zaštitu od prenapona među ostalim za IP kamere, LAN switche, rutere, pristupne točke WiFi i druga uređaje koji rade u mrežama 100Mbit. Uređaj je kompatibilan s kabelima UTP i FTP kategorije 5, 5e i 6. Zaštita je namijenjena za mreže 10Base-T i 100Base-T. Uređaj se sastoji od dva modula PTF-54-PRO/PoE,montiranih na posvećenu bazu PTU/PTF-5RACK. Može se proširiti maksimalno na 16 kanala spajanjem dodatna dva modula serije PTF-54 ili PTU-54 na bazu. PTF-58R-PRO/PoE je namijenjen za zaštitu uređaja instaliranih izvan zgrada.Izvrsni parametri prijenosa podataka i visoka otpornost na udarce postižu se korištenjem PCB ploča s vrlo debelim sadržajem bakra, preciznim vođenjem krugova i korištenjem inovativnih komponenti. Na obje strane (zaštićenoj - DEVICE i nezaštićenoj - LINE) korišteni su utori RJ-45 što omogućuje modulima da budu spojeni s drugim patch panelima koji tvore završetke LAN kabela. Uređaj se ne smije koristiti u kombinaciji sa standardnim patch panelima s utorima LSA (Krone), jer je otpornost njihovih krugova na udarce previše mala i mogu se oštetiti tijekom prenapona. Kao završetak LAN kabela najbolje je koristiti patch panele s modulima tipa Keystone. Uzemljenje uređaja provodi se pomoću montažnih vijaka ormara Rack što omogućuje jednostavnu održavanje, zamjenu ili proširenje modula. Povezivanje se vrši putem priloženog kabela koji je pričvršćen na zajedničku uzemljivačku točku ormara. Preporučeni način osiguravanja najvišeg nivoa zaštite je korištenje zaštitnih uređaja s obje strane kabela: višekanalsnih s strane LAN uređaja i pojedinačnih s strane krajnjih uređaja.
Zaštita od prenapona za internet kamere
Tehnička specifikacija:
Podatkovna linija
Broj LAN kanala
8
Mogućnost proširenja
Do 16 kanala
Podržani tipovi LAN mreža
10Base-T, 100Base-T, uvrnuti par kategorije 5, 5e i 6
Ulazni konektor (kabel)
RJ-45 utor, zaštićen
Izlazni konektor (uređaj)
RJ-45 utor, zaštićen
Vrste korištenih kablova
UTP / FTP kategorije 5, 5e i 6
Nominativni napon DC (linija-zemlja) UN
90V DC
Maksimalno radno napona (linija-zemlja) UC
110V DC
Nivo zaštite 1kV/s (linija-zemlja) UP
600V
Pražnjenje struje (8/20µS, linija-zemlja ) Iimp
2kA po svakoj žici kabela (14kA ukupno)
Nominativni napon DC (linija-linija) UN
3,3V DC
Maksimalno radno napona (linija-linija) UC
3,5V DC
Nivo zaštite 1kV/s (linija-linija) UP C3
20V
Pražnjenje struje (8/20µS, linija-linija ) Iimp
100A
Zaštićene linije
1-2, 3-6
Kapacitet (linija-linija) @1MHz
6-15pF
Kapacitet (linija-zemlja) @1MHz
1-2pF
Serijska otpornost
2,2 / liniju
Nominativna struja IN
300mA / liniju
Broj zaštitnih stupnjeva
2 (GDT, TVS)
Odvodni element
Udarni otpornik
PoE linija
Nominativni napon DC (linija-linija) UN
58V DC
Maksimalno radno napona (linija-linija) UC
64V DC
Nivo zaštite UP
93V
Pražnjenje struje (8/20µS, linija-linija) Iimp
100A
Pražnjenje struje (8/20µS, linija-zemlja) Iimp
2kA
Zaštićeni parovi
(1+2)-(3+6), (4+5)-(7+8)
Standard PoE rada
u skladu s IEEE 802.3af/at/bt-tip 3 (HiPoE, UPOE)
Gubici snage PoE na zaštitnim krugovima
IEEE 802.3af, mogućnost A: 0,6W @48VDC IEEE 802.3af, mogućnost B: 0,35W @48VDC
IEEE 802.3at, mogućnost A: 1,6W @54VDC IEEE 802.3at mogućnost B: 0,6W @54VDC
