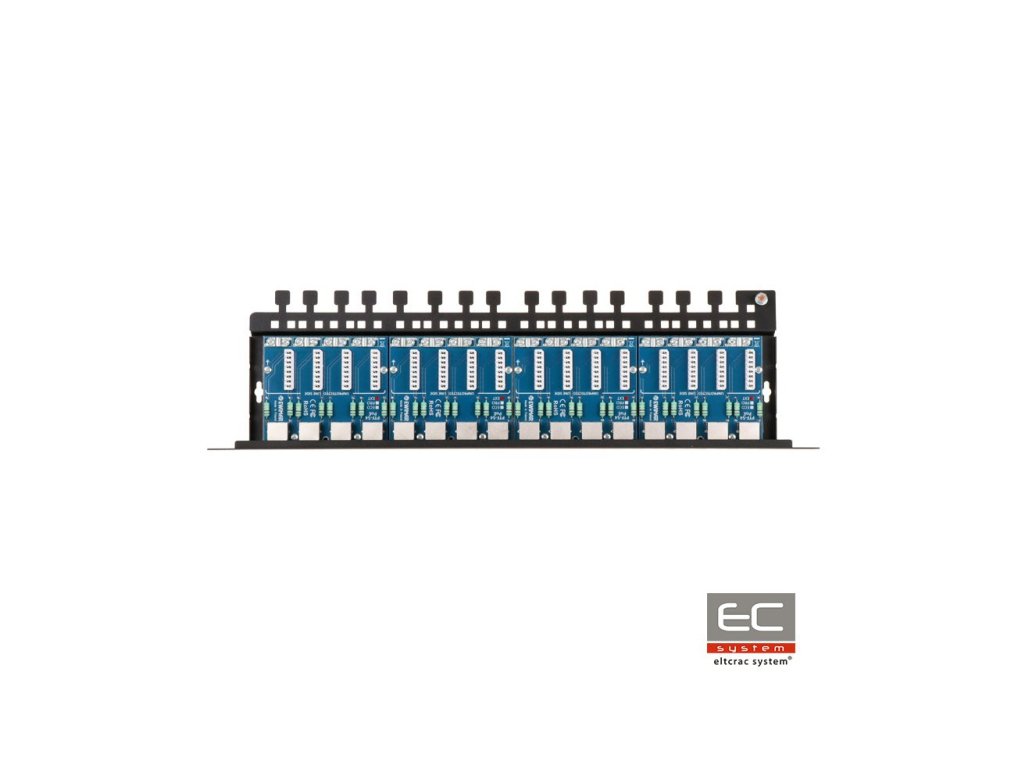

PTU-516R-PRO/PoE - 16-kanalna zaštita mreže LAN - EWIMAR
PTU-516R-PRO/PoE je šesnaestokanalan zaštita odgovorna za zaštitu od prenapona osim ostalog IP kamera, LAN switch-eva, routera, WiFi pristupnih točaka i drugih uređaja koji rade u mrežama 100Mbit. Uređaj je kompatibilan s kablovima UTP i FTP kategorije 5, 5e i 6. Zaštita je namijenjena za mreže 100Base-T. Uređaj se sastoji od četiri modula PTU-54-PRO/Poe, montirana u dedikiranu bazu PTU/PTF-5RACK. PTU-58R-ECO/PoE je namijenjen za zaštitu uređaja instaliranih izvan zgrada. Izvrsni parametri prijenosa podataka i visoka otpornost na udarce postignuti su zahvaljujući korištenju PCB ploča s vrlo visokim sadržajem bakra, preciznom vođenju krugova i korištenju inovativnih komponenti. Na zaštićenoj strani (DEVICE) korištene su utičnice RJ-45, što omogućava brzo prebacivanje kablova. Nezaštićena strana opremljena je konektorima tipa LSA, koji omogućuju izravno spajanje kablova bez korištenja RJ-45 konektora. Takvo rješenje jamči učinkovitu zaštitu od prenapona i stvara spojni sustav Patch Panel za izravno učvršćivanje LAN kablova. Uzemljenje uređaja vrši se preko montažnih vijaka ormara Rack, što omogućava jednostavno održavanje, zamjenu ili proširenje modula. Priključak se vrši putem priloženog kabela, koji je učvršćen u zajedničkoj uzemljivačkoj točki ormara. Preporučeni način osiguranja najviše razine zaštite je korištenje zaštite na obje strane kablova: višenamjenska na strani LAN switch-a i jednostavna na strani krajnjih uređaja.
Shema zaštićene mreže LAN
Tehnička specifikacija:
Podatkovna linija
Broj LAN kanala
16
Mogućnost proširenja
Ne, samo zamjena modula
Podržani tipovi LAN mreža
10Base-T, 100Base-T, Zaštićeni uvrneni par kategorije 5, 5e i 6
Ulazni konektor (LINE)
LSA konektor (Krone) + zaštićeni steznik
Izlazni konektor (DEVICE)
Zaštićena RJ-45 utičnica
Vrste korištenih kablova
UTP / FTP kategorije 5, 5e i 6
Nominální jednosmerné napon (linija-zem) UN
90V DC
Maksimalni trajni radni napon (linija-zem) UC
110V DC
Razina zaštite 1kV/s (linija-zem) UP
600V
Ispustni struja (8/20µS, linija-zem) Iimp
2kA po vodiču (14kA ukupno)
Nominální jednosmerné napon (linija-linija) UN
3,3V DC
Maksimalni trajni radni napon (linija-linija) UC
3,5V DC
Razina zaštite 1kV/s (linija-linija) UP C3
20V
Ispustni struja (8/20µS, linija-linija) Iimp
100A
Zaštićene linije
1-2, 3-6
Kapacitet (linija-linija) @1MHz
6-15pF
Kapacitet (linija-zem) @1MHz
1-2pF
Serijski otpor
2,2 / liniju
Nominalni struja IN
300mA / liniju
Broj zaštitnih stupnjeva
2 (GDT, TVS)
Razdvajač
Impulzni otpornik
PoE linija
Nominální jednosmerné napon (linija-linija) UN
58V DC
Maksimalni trajni radni napon (linija-linija) UC
64V DC
Razina zaštite UP
93V
Ispustni struja (8/20µS, linija-linija) Iimp
100A
Ispustni struja (8/20µS, linija-zem) Iimp
2kA
Zaštićene parove
(1+2)-(3+6), (4+5)-(7+8)
Standard PoE operacija
u skladu sa IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Gubitak snage PoE na zaštitnim krugovima
IEEE 802.3af, mogućnost A: 0,23W @48VDC IEEE 802.3af, mogućnost B: 0,13W @48VDC
IEEE 802.3at, mogućnost A: 0,68W @54VDC IEEE 802.3at mogućnost B: 0,35W @54VDC
