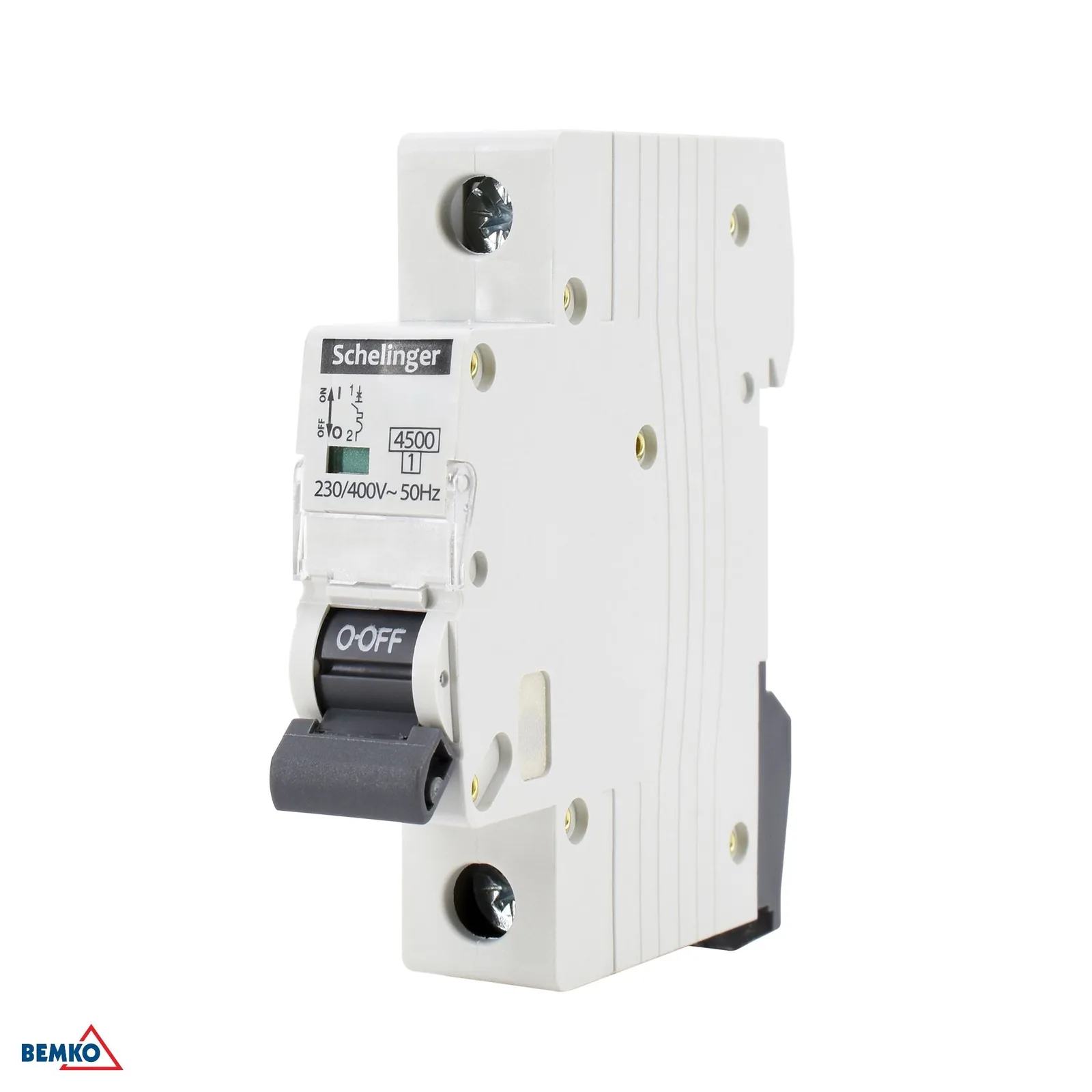

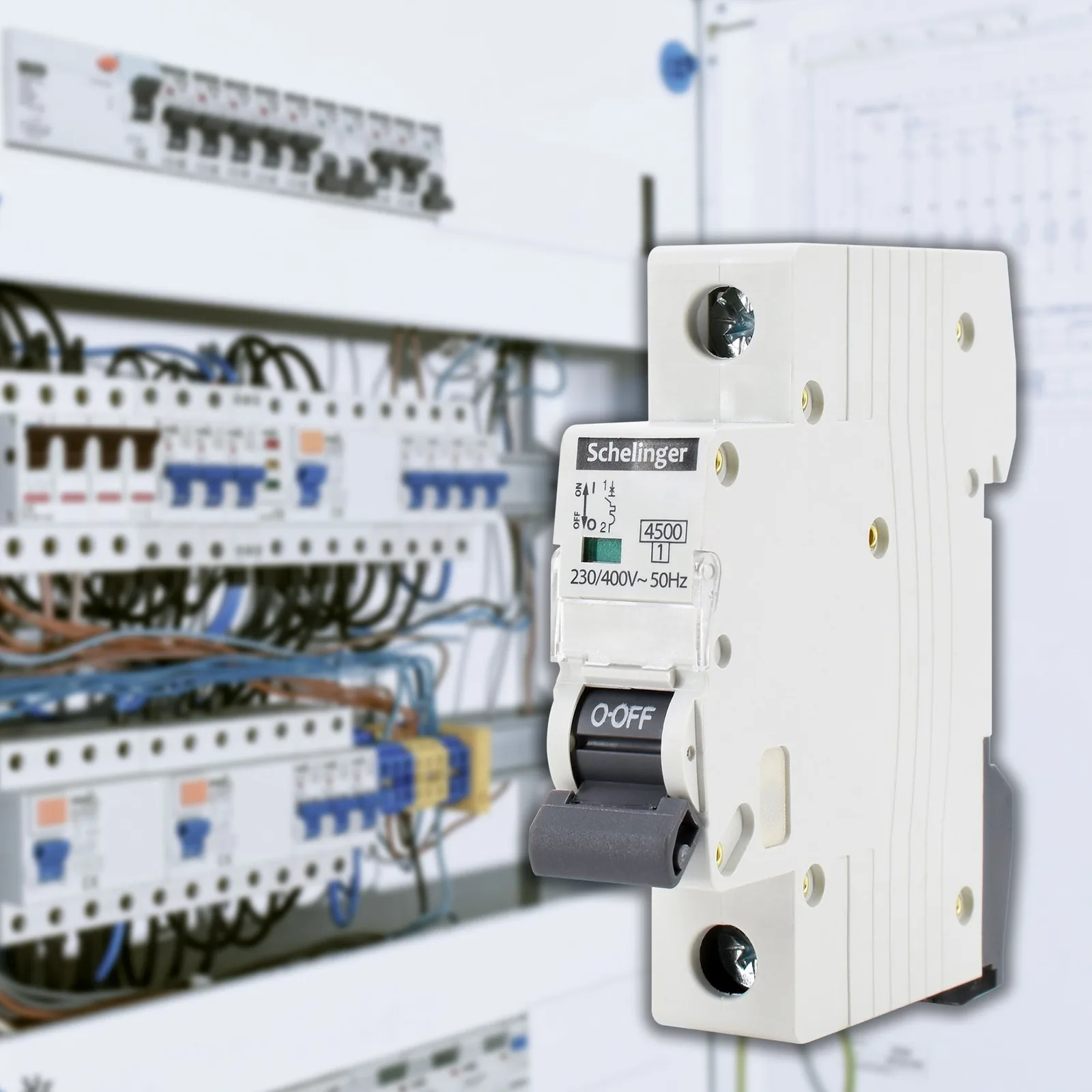

Schelinger jednopolni modularni prekidač 40 A, karakteristika C
Schelinger jednopolni modularni prekidač 40 A namijenjen je pouzdanoj zaštiti električnih krugova od preopterećenja i kratkog spoja. Zahvaljujući karakteristici C prikladan je za krugove s većom strujom pokretanja, pa je dobar izbor i tamo gdje je pri uključenju uobičajeno kratkotrajno opterećenje.
Nazivna struja 40 A za zaštitu odgovarajućeg kruga
Karakteristika C za krugove s većom strujom pokretanja
Jednomodularna izvedba štedi prostor u razvodnom ormariću
Montaža na DIN šinu 35 mm za brzu ugradnju
Prekidna moć 4,5 kA
Nazivni napon 230/400 V~ 50/60 Hz
Primjena i prednosti
Prekidač je prikladan za ugradnju u razvodne ormariće i električne instalacije gdje je potrebno kompaktno 1-modularno rješenje. Klasa ograničenja energije 1 i otpornost na prenapon 4 kV podržavaju sigurnu i preglednu zaštitu kruga u uobičajenim uvjetima uporabe. Zaštita stupnjem IP20 namijenjena je za ugradnju u zatvorene električne uređaje.
Kompaktne dimenzije: širina 17,5 mm, visina 69 mm, duljina 81 mm
Radna temperatura od -5 °C do +30 °C
Izolacijski napon Ui: 415 V
Impulsni prenaponski napon Uimp: 4 kV
Stupanj zaštite IP20 za uporabu u razvodnom ormariću
Marka Schelinger
Kompatibilnost
Proizvod je namijenjen za montažu na DIN šinu 35 mm tipa DIN/TH/THS. Kompatibilan je s razvodnim ormarićima i modularnim instalacijama koje koriste ovaj standard pričvršćivanja.
DIN/TH/THS šina 35 mm
1-modularna izvedba
Tehnički parametri
Marka: Schelinger
Nazivna struja: 40 A
Karakteristika: C
Klasa ograničenja energije: 1
Visina: 69 mm
Način montaže: DIN/TH/THS šina 35 mm
Izolacijski napon: Ui: 415 V
Duljina: 81 mm
Nazivni napon: Un: 230/400 V~ 50/60 Hz
Broj modula: 1
Pakiranje: 12 kom
Radna temperatura: -5 °C / +30 °C
Nazivna prekidna moć pri kratkom spoju: Icn: 4500 A
