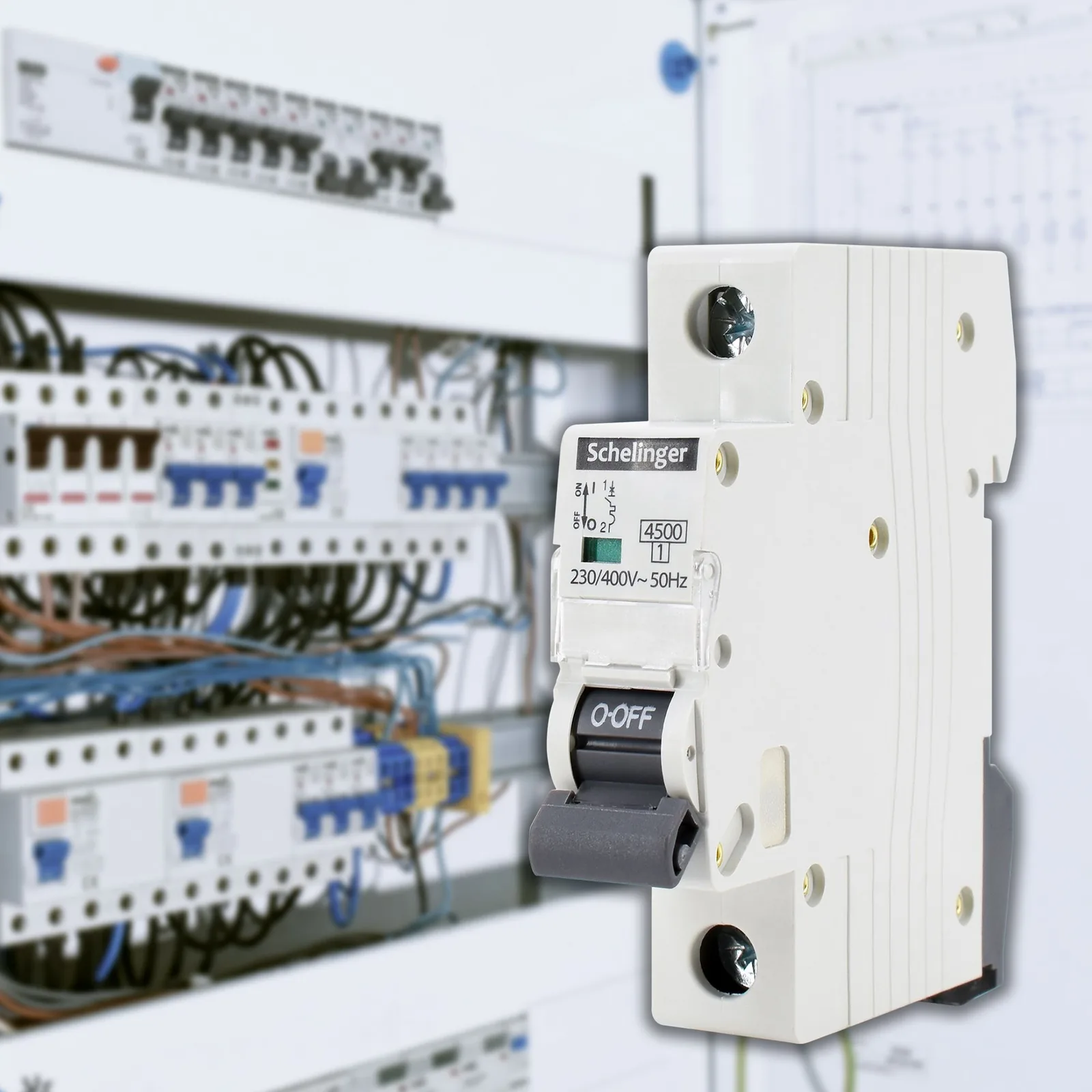

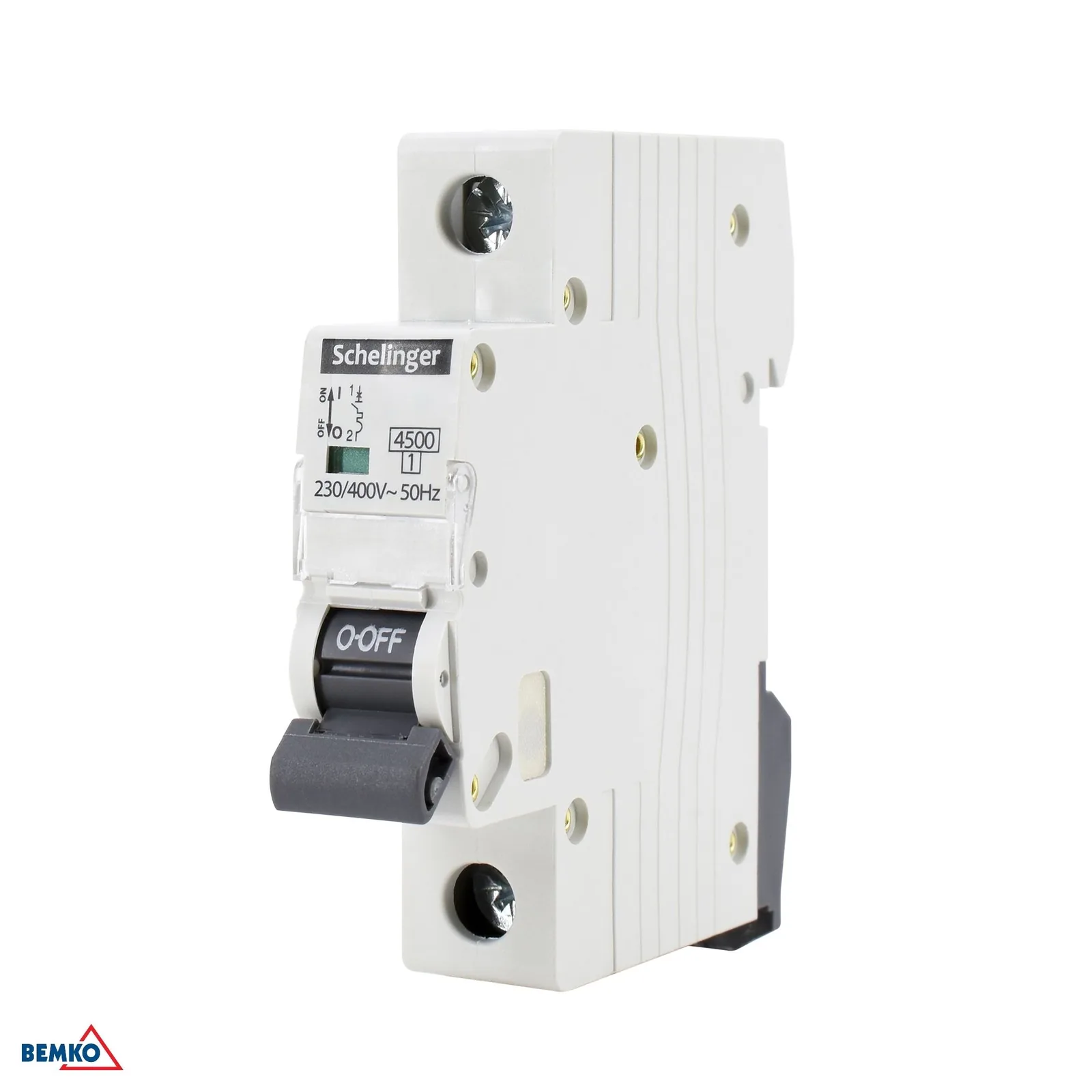

Schelinger jednopólni prekidač 20 A B, 1 modul za DIN šinu BM-A02-G7-1P-B20

Detaljan opis proizvoda

Schelinger jednopólni prekidač B 20 A za DIN šinu

Jednopólni prekidač Schelinger namijenjen je pouzdanoj zaštiti električnih instalacija od preopterećenja i kratkog spoja. Zahvaljujući karakteristici B, posebno je prikladan za uobičajene strujne krugove s nižim uklopnim strujama i za razvodne ormare u kojima je važna precizna i kompaktna zaštita. Izvedba od 1 modula štedi prostor na DIN šini i olakšava pregledno postavljanje razvodnog ormara.

• Jednopólna izvedba za zaštitu jednog kruga
• Karakteristika B za uobičajene kućne i tehničke primjene
• Nazivna struja 20 A
• Širina samo 17,5 mm – 1 modul na DIN šini
• Prekidna moć 4,5 kA za pouzdanu zaštitu kruga

Glavne prednosti

Ovaj modularni prekidač kombinira kompaktne dimenzije, jednostavnu ugradnju i osnovne parametre prikladne za moderne razvodne ormare. Nazivni napon 230/400 V~ i nazivni impulsni napon 4 kV odgovaraju uobičajenim instalacijama u kućanstvima i manjim pogonima. Zaštita IP20 i radni raspon od -5 °C do +30 °C potvrđuju namjenu za ugradnju u unutarnje elektroinstalacije.

• Kompaktne dimenzije za štedljivo postavljanje u razvodni ormar
• Montaža na DIN šinu 35 mm
• Nazivni napon 230/400 V~ 50/60 Hz
• Zaštita IP20 za unutarnju upotrebu u razvodnom ormaru
• Radna temperatura od -5 °C do +30 °C

Primjena i kompatibilnost

Prekidač je namijenjen za ugradnju u razvodne ormare na DIN šinu 35 mm, odnosno u TH/THS sustave. Zahvaljujući širini od 1 modula prikladan je tamo gdje je potrebno učinkovito iskoristiti prostor u razvodnom ormaru. Koristi se kao zaštitni element u električnim instalacijama s zahtjevom za nazivnu struju 20 A i karakteristiku B.

• Kompatibilan s DIN šinom 35 mm
• Prikladan i za TH/THS sustave
• Namijenjen za 1 modul u razvodnom ormaru
• Primjena u električnim krugovima sa strujom 20 A
• Prikladan za instalacije sa zahtjevom za karakteristiku B

Tehnički podaci

• Marka: Schelinger
• EAN: 5900280954084
• Oznaka proizvoda: BM-A02-G7-1P-B20
• Tip: jednopólni prekidač
• Karakteristika: B
• Nazivna struja: 20 A
• Nazivni napon: 230/400 V~ 50/60 Hz
• Nazivni izolacijski napon: Ui 415 V
• Nazivni impulsni napon: Uimp 4 kV
• Prekidna moć pri kratkom spoju: Icn 4,5 kA
• Broj modula: 1
• Širina: 17,5 mm
• Visina: 69 mm
• Duljina: 81 mm
• Način montaže: na DIN/TH/THS šinu 35 mm
• Stupanj zaštite: IP20
• Radna temperatura: -5 °C do +30 °C
• Energetska ograničavajuća klasa: 1
• Pakiranje: 12 kom
• Kartonsko pakiranje: 120 kom
