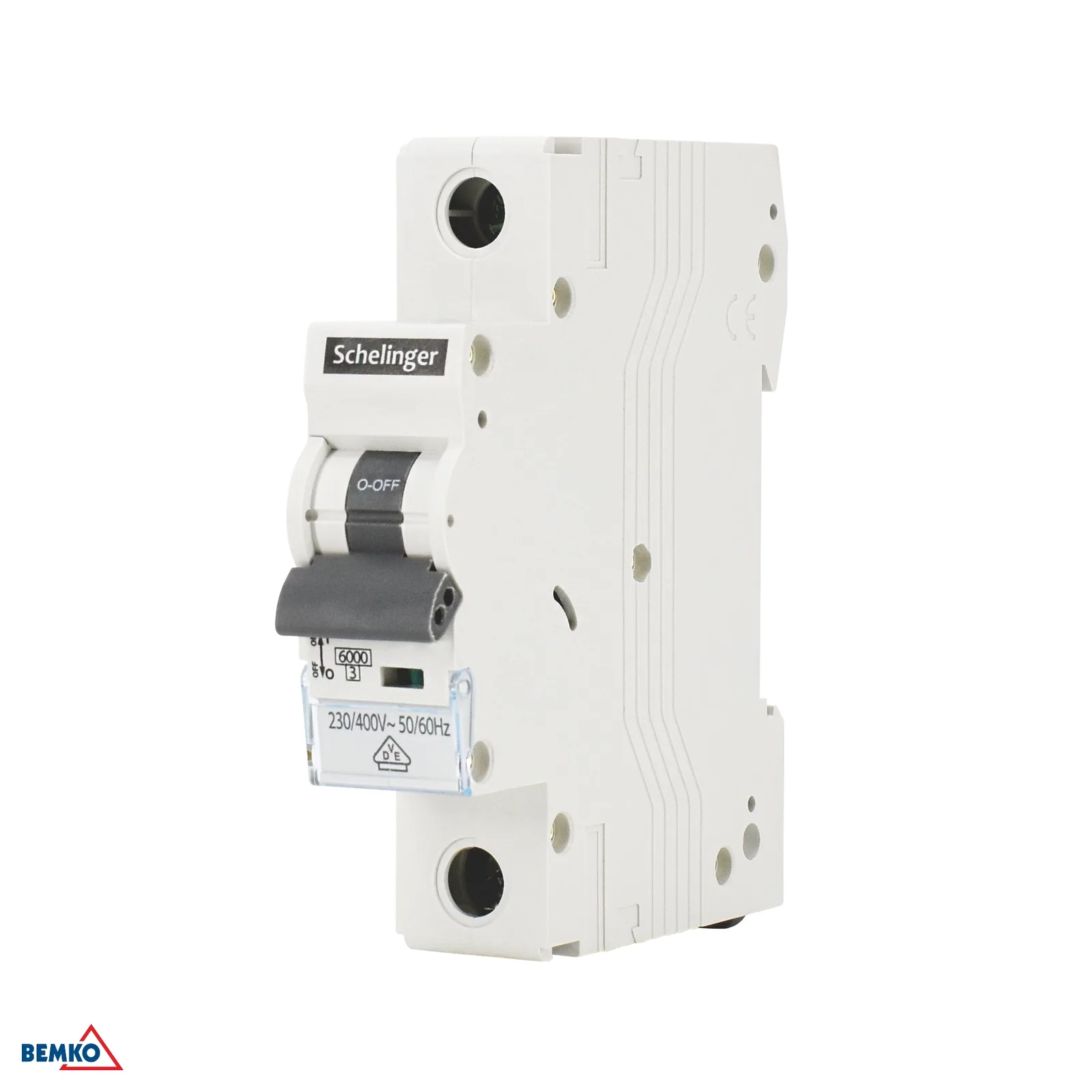

Schelinger jednopolski modularni automatski osigurač 63 A B 6 kA BM-A02-G8-1P-B63

Detaljan opis proizvoda

Schelinger jednopolski modularni automatski osigurač 63 A, B karakteristika, 6 kA

Schelinger jednopolski modularni automatski osigurač 63 A namijenjen je pouzdanoj zaštiti električnih krugova u razvodnim ormarima. Zahvaljujući B karakteristici posebno je prikladan za standardne krugove s nižim startnim strujama, gdje pomaže brzo reagirati na preopterećenje i kratki spoj. Kompaktna modularna izvedba širine samo 17,5 mm štedi prostor na DIN šini i odgovara modernim instalacijama u kućanstvima i manjim pogonima.

• Nazivna struja 63 A za više opterećene krugove
• B karakteristika za standardne električne krugove
• Prekidna moć kratkog spoja 6 kA
• Jednomodularna izvedba širine 17,5 mm
• Prikladno za montažu u razvodni ormar na DIN šinu
• Nazivni napon 230/400 V~ 50/60 Hz

Glavne prednosti

Ovaj modularni osigurač nudi praktično rješenje za zaštitu krugova od prekomjerne struje, a njegove kompaktne dimenzije olakšavaju ugradnju i u prostorom ograničenim razvodnim ormarima. Nazivni izolacijski napon 400 V, impulsni prenapon 4 kV i IP20 zaštita odgovaraju uobičajenim zahtjevima za unutarnje elektroinstalacije. Raspon radne temperature od -5 °C do +30 °C omogućuje uporabu u standardnim uvjetima.

• Ušteda prostora u razvodnom ormaru zahvaljujući jednom modulu
• Pouzdana zaštita od preopterećenja i kratkog spoja
• Parametri prikladni za uobičajene unutarnje elektroinstalacije
• Jednostavna integracija u postojeću instalaciju

Primjena i kompatibilnost

Osigurač je namijenjen za električne razvodne sustave nazivnog napona 230/400 V~ 50/60 Hz. Zahvaljujući jednopolnoj modularnoj izvedbi posebno je prikladan za razvodne ormare u kojima se koristi montaža na DIN šinu. Odgovara za zaštitu jednofaznih krugova, kao i za primjene gdje je potrebno kompaktno rješenje s nazivnom strujom 63 A. Namijenjen je za unutarnju uporabu s IP20 zaštitom.

• Kompatibilan s instalacijama 230/400 V~ 50/60 Hz
• Jednopolna izvedba za modularne razvodne ormare
• Montaža na DIN šinu
• Namijenjen za unutarnju uporabu

Tehnički parametri

• Marka: Schelinger
• Karakteristika: B
• Visina: 69 mm
• Nazivni izolacijski napon: Ui: 400 V
• Duljina: 81 mm
• Nazivni napon: Un: 230/400 V~ 50/60 Hz
• Broj modula: 1
• Pakiranje: 12 kom
• Radna temperatura: -5 °C do +30 °C
• Nazivna struja: In: 63 A
• Prekidna moć kratkog spoja: Icn: 6000 A
• Stupanj zaštite (IP): IP20
• Impulsni prenapon: Uimp: 4 kV
• Širina: 17,5 mm
• Karton: 120 kom
