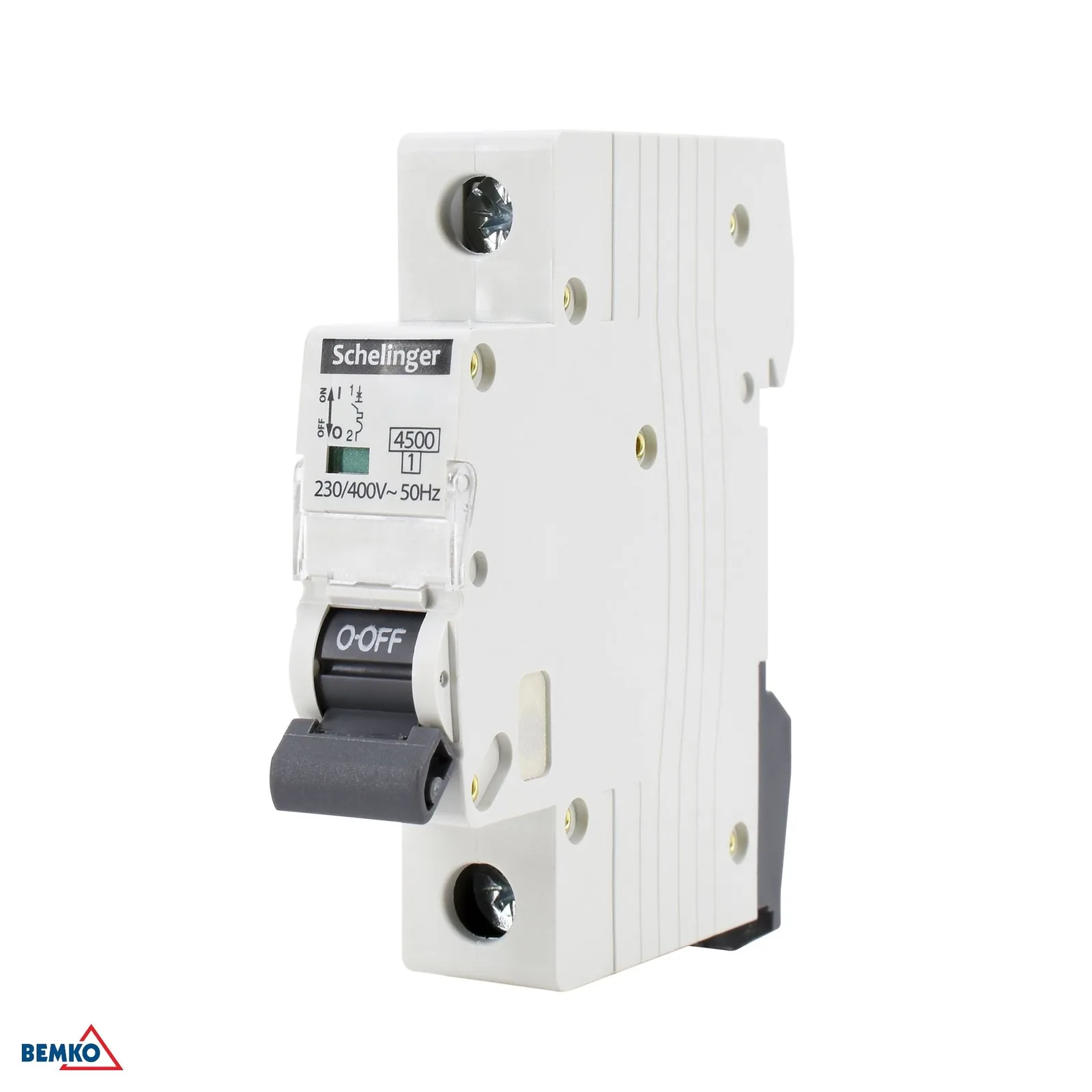

Schelinger modularni jednopolni automatski osigurač C 20A za DIN vodilicu BM-A02-G7-1P-C20

Detaljan opis proizvoda

Schelinger modularni jednopolni automatski osigurač C 20A za DIN vodilicu BM-A02-G7-1P-C20

Schelinger modularni jednopolni automatski osigurač C 20A namijenjen je zaštiti električnih instalacija od nadstruje i kratkog spoja. Zahvaljujući izvedbi za DIN vodilicu zauzima samo 1 modul, pa je prikladan za razvodne ormane u kojima je važno uštedjeti prostor, a istodobno zadržati preglednu instalaciju. Prekidačka karakteristika C prikladna je za krugove s uobičajenom uključnom strujom, što ga čini praktičnim izborom za standardne kućne i tehničke primjene. Nazivna struja 20 A i prekidna moć 4,5 kA osiguravaju pouzdanu zaštitu u uobičajenim mrežama napona 230/400 V.

• Jednopolna izvedba za zaštitu jednog vodiča u krugu
• Prekidačka karakteristika C za uobičajene krugove s povećanom uklopnom strujom
• Nazivna struja 20 A
• Prekidna moć 4,5 kA
• Montaža na 35 mm DIN vodilicu
• Zauzima samo 1 modul u razvodnom ormaru

Glavne prednosti

Ovaj automatski osigurač osmišljen je za pouzdan rad u razvodnim ormarima i elektroinstalacijama, gdje su važni jednostavna montaža, kompaktne dimenzije i jasno definirani električni parametri. Oznaka TUV potvrđuje provjerenu kvalitetu proizvoda, dok je stupanj zaštite IP20 prikladan za ugradnju u zatvorene električne uređaje.

• Kompaktne dimenzije za štedljivu ugradnju u razvodni ormar
• Pregledna i brza montaža na standardnu DIN vodilicu
• Prikladan za mrežni napon 230/400 V i frekvenciju 50/60 Hz
• Izolacijski napon Ui 415 V i impulsni napon Uimp 4 kV
• Radna temperatura od -5 °C do +30 °C
• TUV provjera

Primjena i kompatibilnost

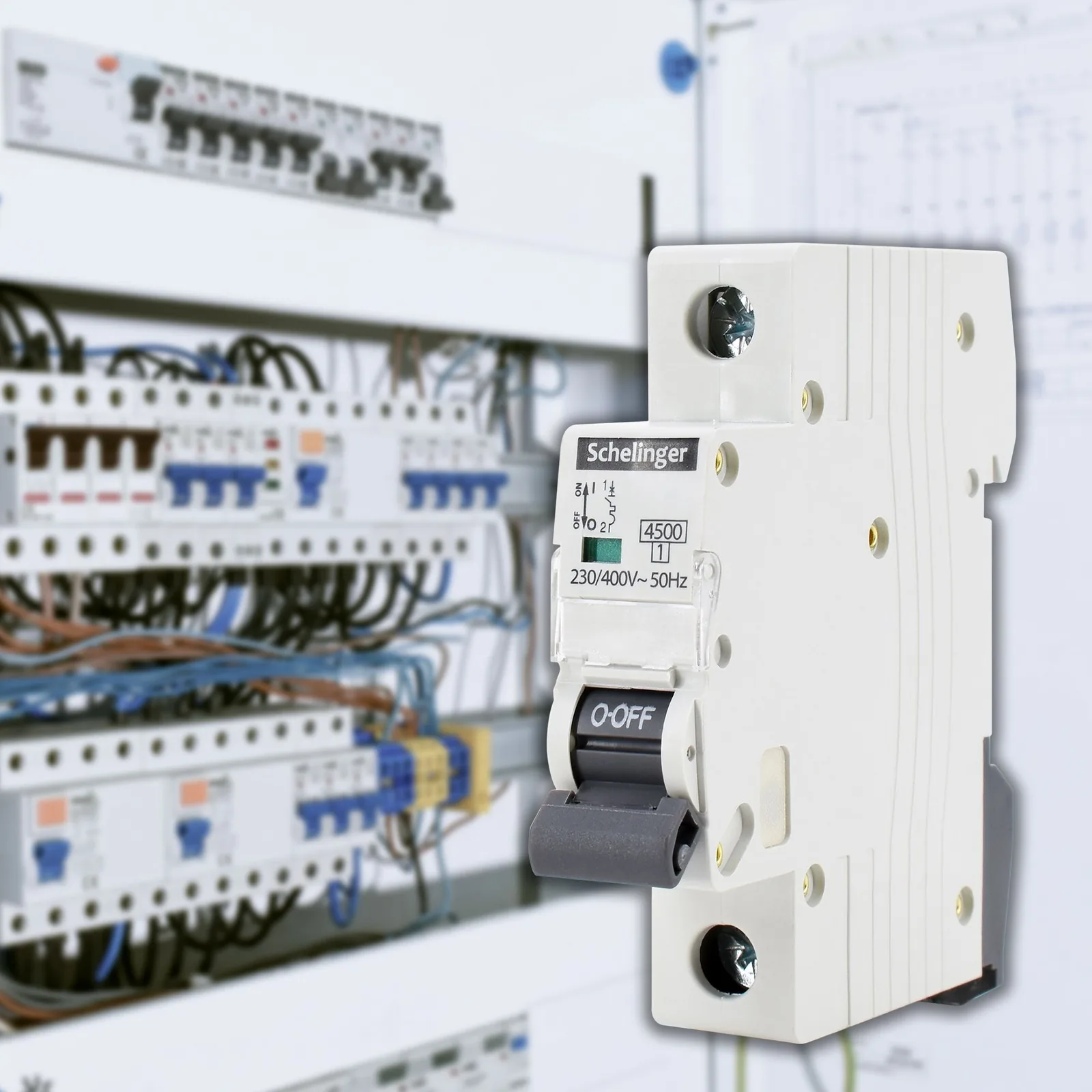

Osigurač je namijenjen za ugradnju u razvodne ormare na DIN, TH ili THS vodilicu širine 35 mm. Možete ga koristiti u kućnim i lakšim tehničkim instalacijama, gdje treba zaštititi jedan električni krug od preopterećenja i kratkog spoja. Pri odabiru važno je pridržavati se parametara mreže i opterećenja prema projektnoj dokumentaciji ili preporuci električara.

• Kompatibilan s DIN/TH/THS vodilicom 35 mm
• Namijenjen jednofaznim krugovima s jednim modulom
• Prikladan za razvodne ormare za uobičajene utičničke i rasvjetne krugove prema projektu elektroinstalacije
• Primjena u mrežama s nazivnim naponom 230/400 V

Tehnički parametri

• Marka: Schelinger
• Model / oznaka: BM-A02-G7-1P-C20
• Vrsta: modularni jednopolni automatski osigurač
• Prekidačka karakteristika: C
• Energetski ograničavajući razred: 1
• Visina: 69 mm
• Duljina: 81 mm
• Širina: 17,5 mm
• Nazivni napon: 230/400 V~ 50/60 Hz
• Nazivna struja: 20 A
• Izolacijski napon: Ui 415 V
• Impulsni napon: Uimp 4 kV
• Prekidna moć pri kratkom spoju: Icn 4,5 kA
• Broj modula: 1
• Montaža: na DIN/TH/THS vodilicu 35 mm
• Stupanj zaštite: IP20
• Radna temperatura: -5 °C do +30 °C
• Pakiranje: 12 kom
• Kartonska kutija: 120 kom
• TUV provjera: da
• EAN: 5900280954176
