Schelinger modularni prekidač 1P B 25A BM-A02-G7-1P-B25

Detaljan opis proizvoda

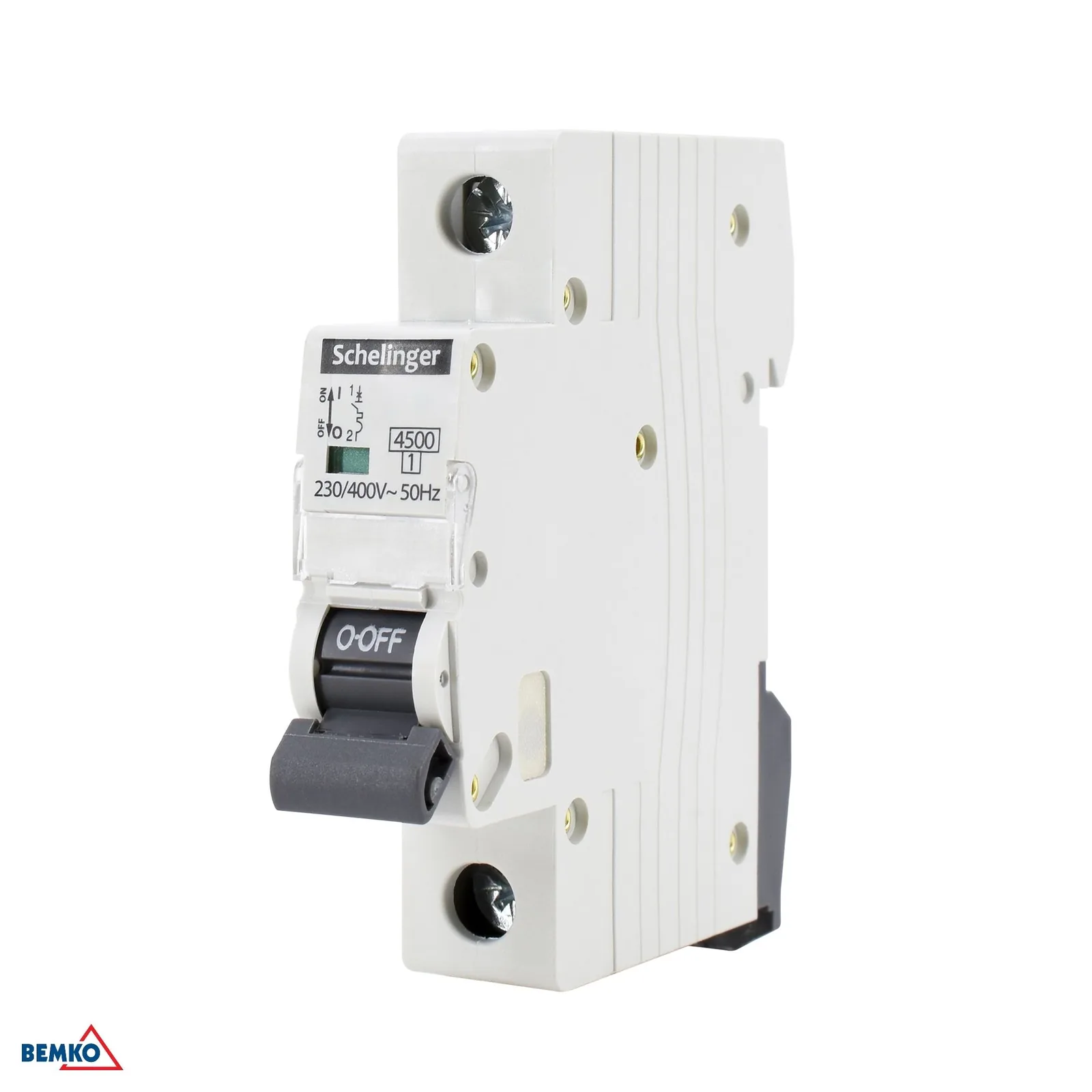

Schelinger modularni prekidač 1P B 25 A

Modularni prekidač Schelinger 1P B 25 A namijenjen je pouzdanoj zaštiti električnih krugova od preopterećenja i kratkog spoja. Zahvaljujući B karakteristici posebno je prikladan tamo gdje se računaju uobičajene sklopne i opterećujuće struje u kućnim i manjim komercijalnim razvodnim ormarima. Kompaktno izvedeno kućište od 1 modula štedi prostor u razvodnom ormaru, a montaža na DIN, TH ili THS šinu 35 mm omogućuje brzu i preglednu ugradnju. Nazivna struja 25 A, prekidna moć 4,5 kA i nazivni napon 230/400 V~ 50/60 Hz čine ga praktičnim rješenjem za standardne razvodne primjene.

• B karakteristika za uobičajeno opterećenje kruga
• Nazivna struja 25 A
• Prekidna moć 4,5 kA
• Montaža na DIN/TH/THS šinu 35 mm
• Kompaktna izvedba od 1 modula

Primjena i prednosti

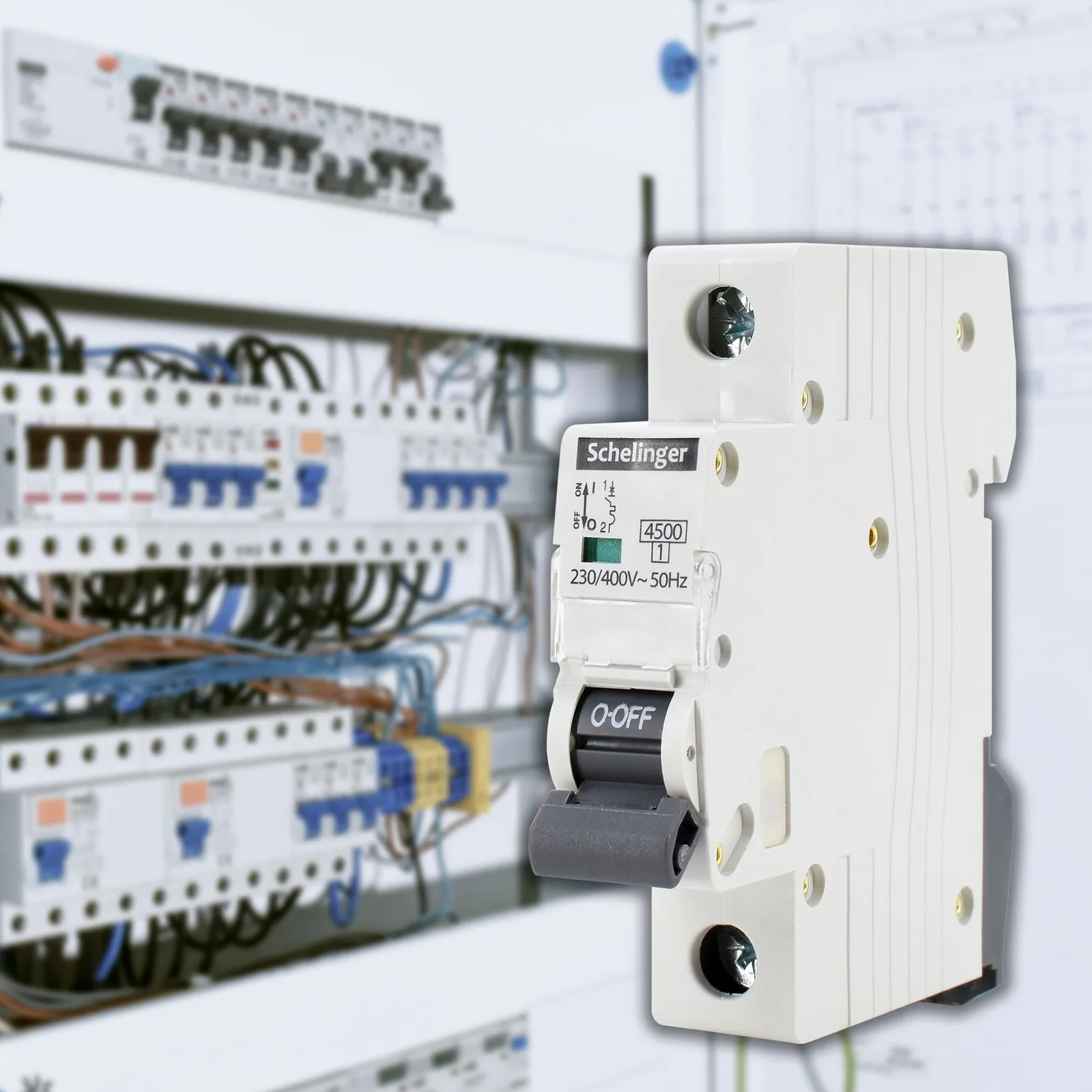

Ovaj modularni prekidač prikladan je za razvodne ormare gdje je potrebna pouzdana zaštita jednofaznog kruga. Njegove dimenzije 17,5 × 81 × 69 mm olakšavaju ugradnju i u manjim razvodnim ormarima, dok stupanj zaštite IP20 odgovara uobičajenoj uporabi u zatvorenim elektroinstalacijskim sustavima. Izolacijski napon Ui 415 V i otpornost na prenapone Uimp 4 kV nadopunjuju tehničke parametre koje ćete cijeniti pri standardnim instalacijama. Radni raspon od -5 °C do +30 °C podržava uporabu u uobičajenim unutarnjim uvjetima.

• Prikladno za razvodne ormare i elektroinstalacije
• Ušteda prostora za jednostavnu ugradnju
• IP20 zaštita za unutarnju uporabu
• Izolacijski napon Ui 415 V
• Otpornost na prenapone Uimp 4 kV

Tehnički parametri

• Karton: 120 kom
• Karakteristika okidanja: B
• Razred energetske ograničenosti: 1
• Visina: 69 mm
• Izolacijski napon: Ui: 415 V
• Duljina: 81 mm
• Nazivni napon: Un: 230/400 V~ 50/60 Hz
• Broj modula: 1
• Pakiranje: 12 kom
• Radna temperatura: -5 °C do +30 °C
• Nazivna struja: In: 25 A
• Prekidna moć pri kratkom spoju: Icn: 4,5 kA
• Način montaže: na DIN/TH/THS šinu 35 mm
• Stupanj zaštite: IP20
• Otpornost na prenapone: Uimp: 4 kV
• Širina: 17,5 mm
• Marka: Schelinger
