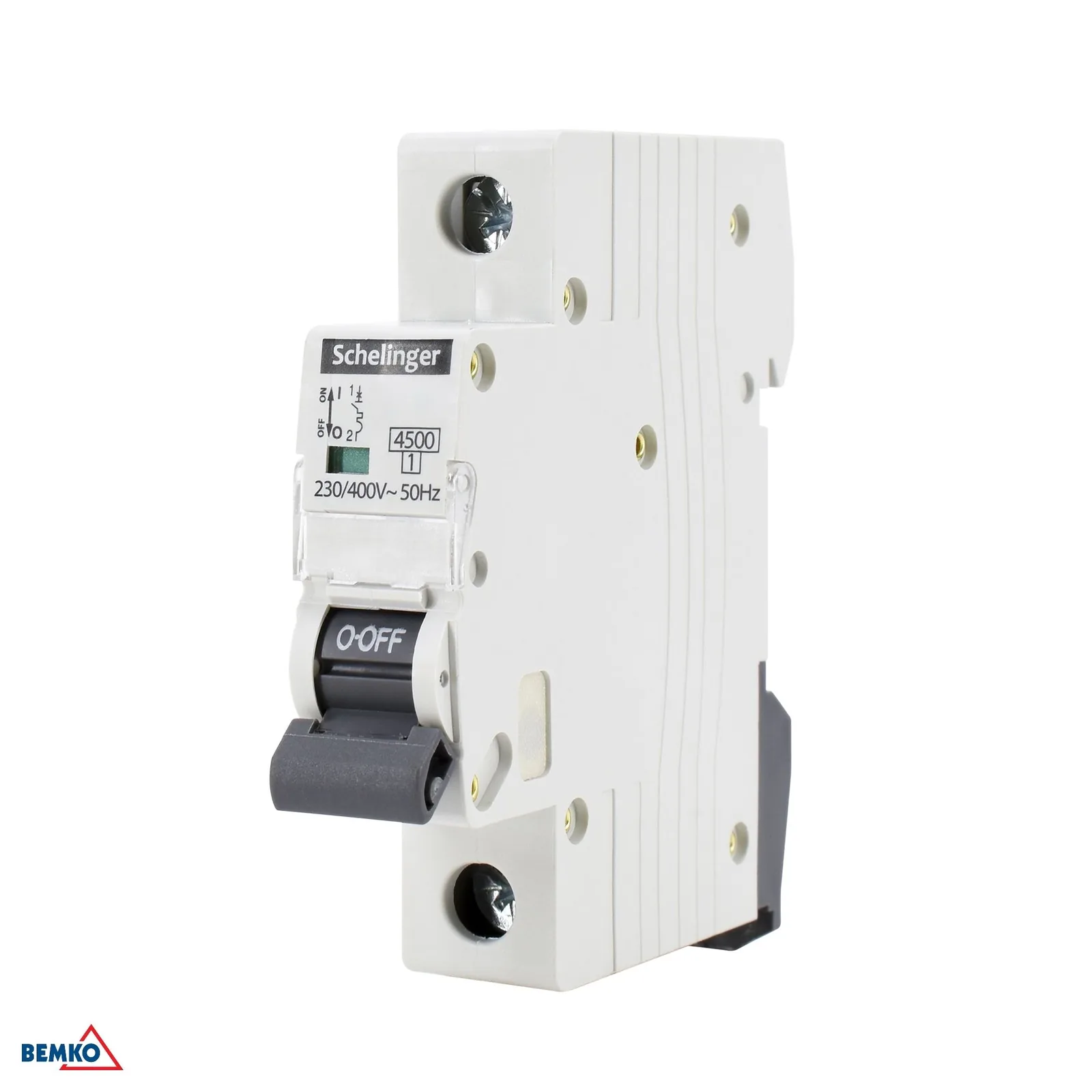

Schelinger prekidač 40A, jednopolni, karakteristika B za DIN vodilicu BM-A02-G7-1P-B40

Detaljan opis proizvoda

Schelinger prekidač 40A, jednopolni, karakteristika B za DIN vodilicu

Jednopolni prekidač Schelinger s nazivnom strujom 40 A namijenjen je pouzdanoj zaštiti električnih instalacija od preopterećenja i kratkog spoja. Zahvaljujući karakteristici B posebno je prikladan za strujne krugove s uobičajenim opterećenjem, gdje je važna brza i precizna reakcija pri prekoračenju dopuštenih vrijednosti. Kompaktna modularna izvedba zauzima samo 1 modul i montira se na DIN, TH ili THS vodilicu širine 35 mm. To olakšava ugradnju u razvodne ormariće i štedi prostor u instalaciji.

• Jednopolna izvedba za jednostavnu zaštitu jednog strujnog kruga
• Karakteristika B za uobičajene instalacije i uređaje s nižim startnim strujama
• Nazivna struja 40 A
• Kompaktna širina od samo 17,5 mm, pogodna za modularne razvodne ormare
• Montaža na DIN/TH/THS vodilicu 35 mm

Pouzdana zaštita u kompaktnom izdanju

Ovaj prekidač nudi prekidnu sposobnost 4,5 kA, što pridonosi sigurnoj zaštiti instalacija u uobičajenim elektroinstalacijama. Nazivni napon 230/400 V~ pri frekvenciji 50/60 Hz omogućuje uporabu u standardnim mrežama. Izolacijski napon Ui 415 V i otpornost na prenapon Uimp 4 kV dodatno potvrđuju njegove tehničke karakteristike za pouzdan rad. Stupanj zaštite IP20 predviđen je za ugradnju u razvodni ormar, gdje je zaštićen od dodira s opasnim dijelovima.

• Prekidna sposobnost 4,5 kA
• Nazivni napon 230/400 V~ 50/60 Hz
• Izolacijski napon Ui 415 V
• Otpornost na prenapon Uimp 4 kV
• Stupanj zaštite IP20 za uporabu u razvodnom ormariću

Primjena i kompatibilnost

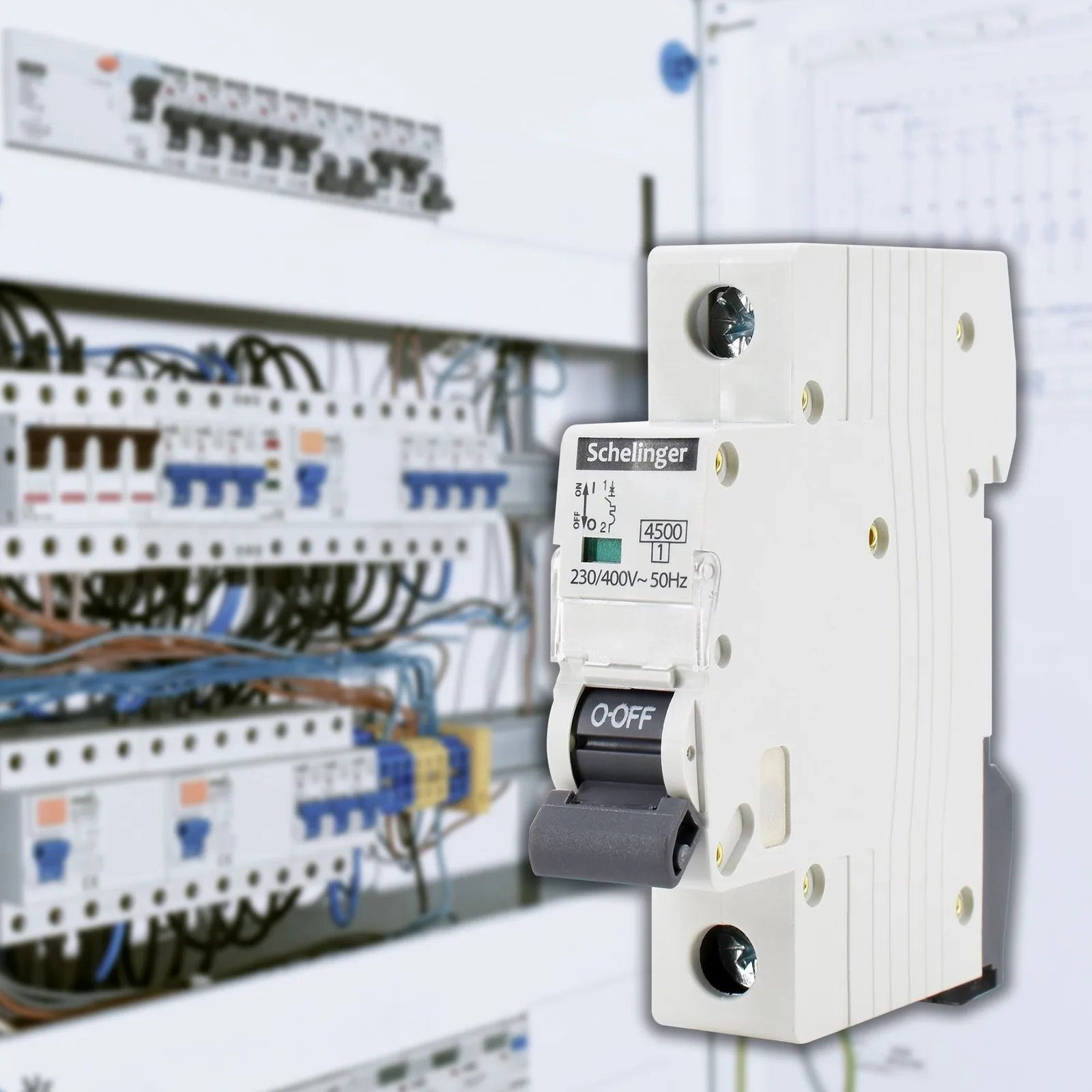

Prekidač je prikladan za modularne razvodne ormare i instalacije u kojima se koristi montaža na 35 mm DIN vodilicu. Zahvaljujući jednofaznoj izvedbi i karakteristici B praktičan je izbor za zaštitu samostalnih strujnih krugova u kućanstvima, manjim pogonima ili tehničkim prostorijama. Pri odabiru važno je provjeriti traženu nazivnu struju, broj modula i prikladnost za konkretan razvod prema projektu elektroinstalacije.

• Prikladan za modularne razvodne ormare s montažom na 35 mm vodilicu
• Jednopolna izvedba za samostalne strujne krugove
• Namijenjen za uobičajeni mrežni napon 230/400 V~
• Praktično rješenje za kućne i tehničke instalacije

Tehnički podaci

• Marka: Schelinger
• Model / oznaka: BM-A02-G7-1P-B40
• Vrsta: jednopolni prekidač
• Karakteristika: B
• Nazivna struja: 40 A
• Nazivni napon: 230/400 V~ 50/60 Hz
• Izolacijski napon: Ui 415 V
• Otpornost na prenapon: Uimp 4 kV
• Prekidna sposobnost pri kratkom spoju: 4,5 kA
• Broj modula: 1
• Širina: 17,5 mm
• Visina: 69 mm
• Duljina: 81 mm
• Montaža: na DIN/TH/THS vodilicu 35 mm
• Stupanj zaštite: IP20
• Radna temperatura: -5 °C do +30 °C
• Energetska klasa ograničenja: 1
• Pakiranje: 12 kom
• Karton: 120 kom
• EAN: 5900280954114
