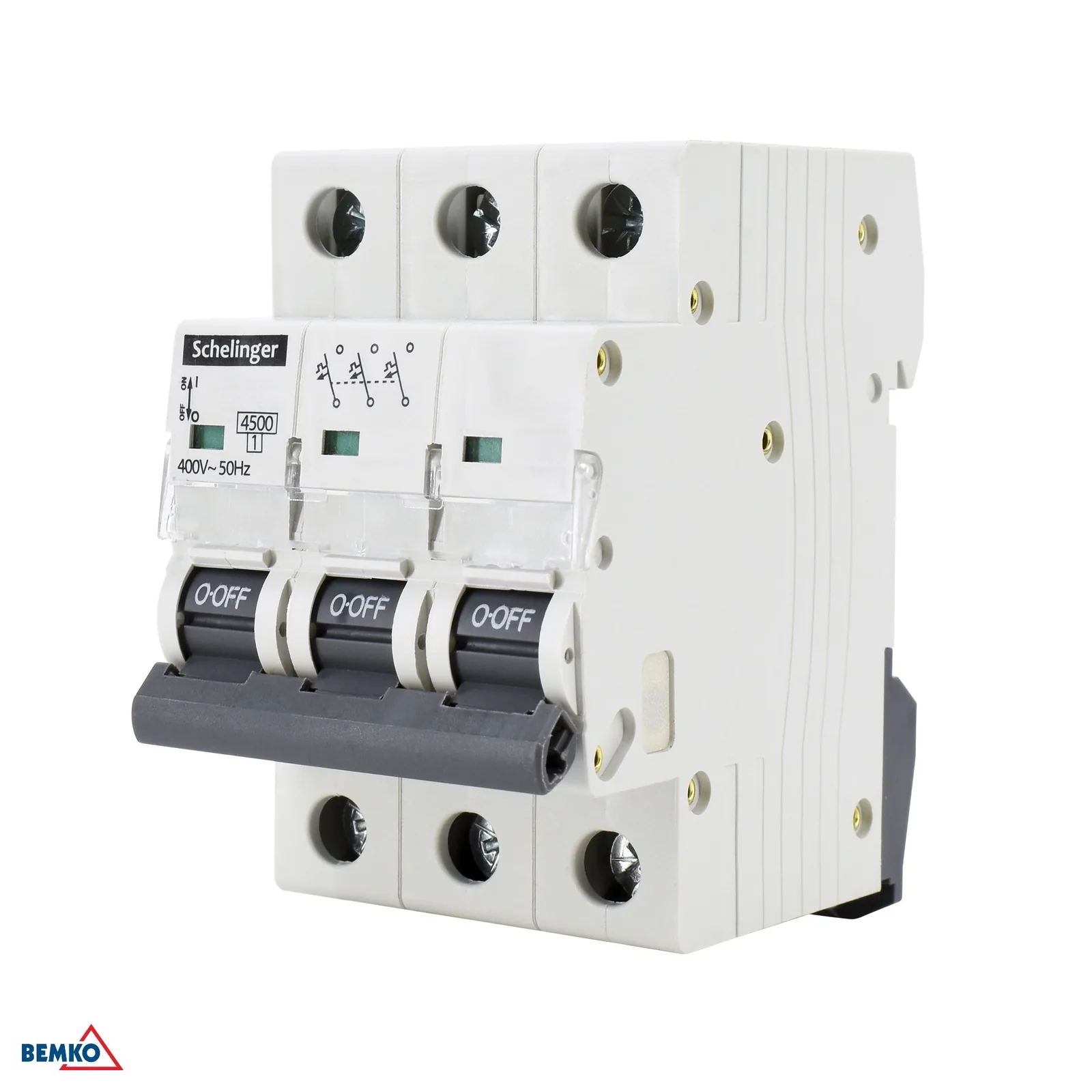

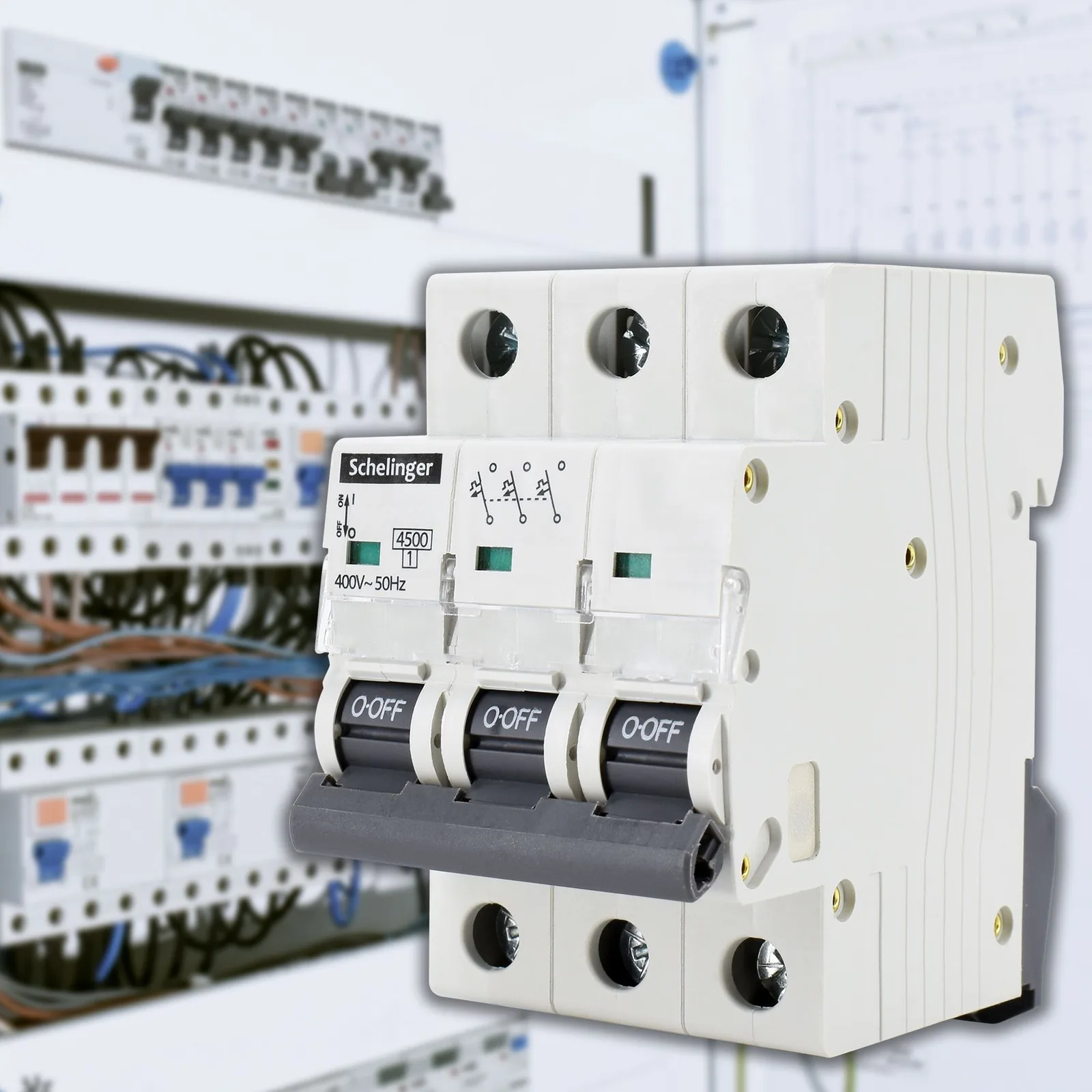

Schelinger trofazni modularni automatski prekidač za DIN šinu 10 A B BM-A02-G7-3P-B10

Detaljan opis proizvoda

Schelinger trofazni modularni automatski prekidač za DIN šinu 10 A B

Trofazni modularni automatski prekidač Schelinger namijenjen je pouzdanoj zaštiti električnih krugova od preopterećenja i kratkog spoja. Zahvaljujući B karakteristici prikladan je za uobičajene krugove gdje je potrebna osjetljivija zaštita pri manjim strujama pokretanja. Kompaktno 3-modulsko izvođenje i montaža na DIN/TH/THS šinu 35 mm olakšavaju ugradnju u razvodni ormar.

• Nazivna struja 10 A za uobičajene strujne krugove prekidača
• B karakteristika za osjetljiviji odziv pri preopterećenju
• Trofazno izvođenje za trofazni priključak
• Montaža na DIN/TH/THS šinu 35 mm
• Kompaktne dimenzije za urednu ugradnju u razvodni ormar

Glavne prednosti

• Nazivni naponski sustav 400 V~ 50/60 Hz
• Izolacijski napon Ui 415 V
• Impulsni napon Uimp 4 kV
• Prekidna moć pri kratkom spoju Icn 4500 A
• Stupanj zaštite IP20 za ugradnju u odgovarajući razvodni ormar

Primjena

Ovaj automatski prekidač prikladan je za kućne i manje komercijalne razvodne ormare, gdje je potrebno zaštititi zasebne trofazne grane. Primjenjuje se u krugovima s nazivnom strujom 10 A, gdje su važni pouzdana zaštita i jednostavna montaža na standardnu šinu od 35 mm.

• Za trofazne strujne krugove i razvodne ormare
• Za instalacije s nazivnom strujom 10 A
• Za montažu na standardnu DIN šinu 35 mm
• Za preglednu modularnu ugradnju u razvodnom ormaru

Tehnički parametri

• Kartonsko pakiranje: 40 kom
• Karakteristika: B
• Razred ograničenja energije: 1
• Visina: 69 mm
• Nazivni izolacijski napon: Ui: 415 V
• Duljina: 81 mm
• Nazivni napon: 400 V~ 50/60 Hz
• Broj modula: 3
• Pakiranje: 4 kom
• Radna temperatura: -5 °C do +30 °C
• Nazivna struja: 10 A
• Prekidna moć pri kratkom spoju: Icn: 4500 A
• Način montaže: na DIN/TH/THS šinu 35 mm
• Stupanj zaštite: IP20
• Impulsni napon: Uimp: 4 kV
• Širina: 53 mm
• Marka: Schelinger
