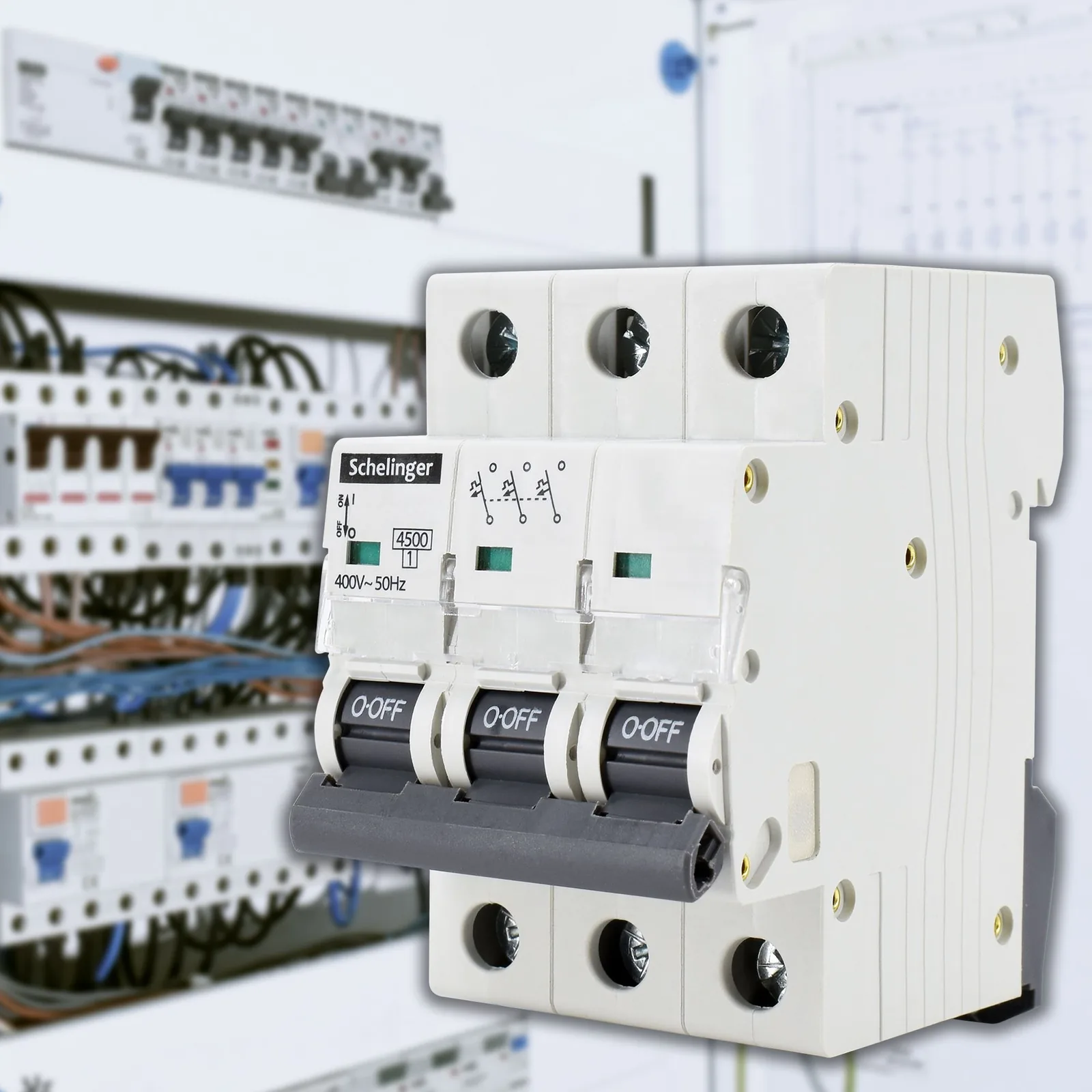

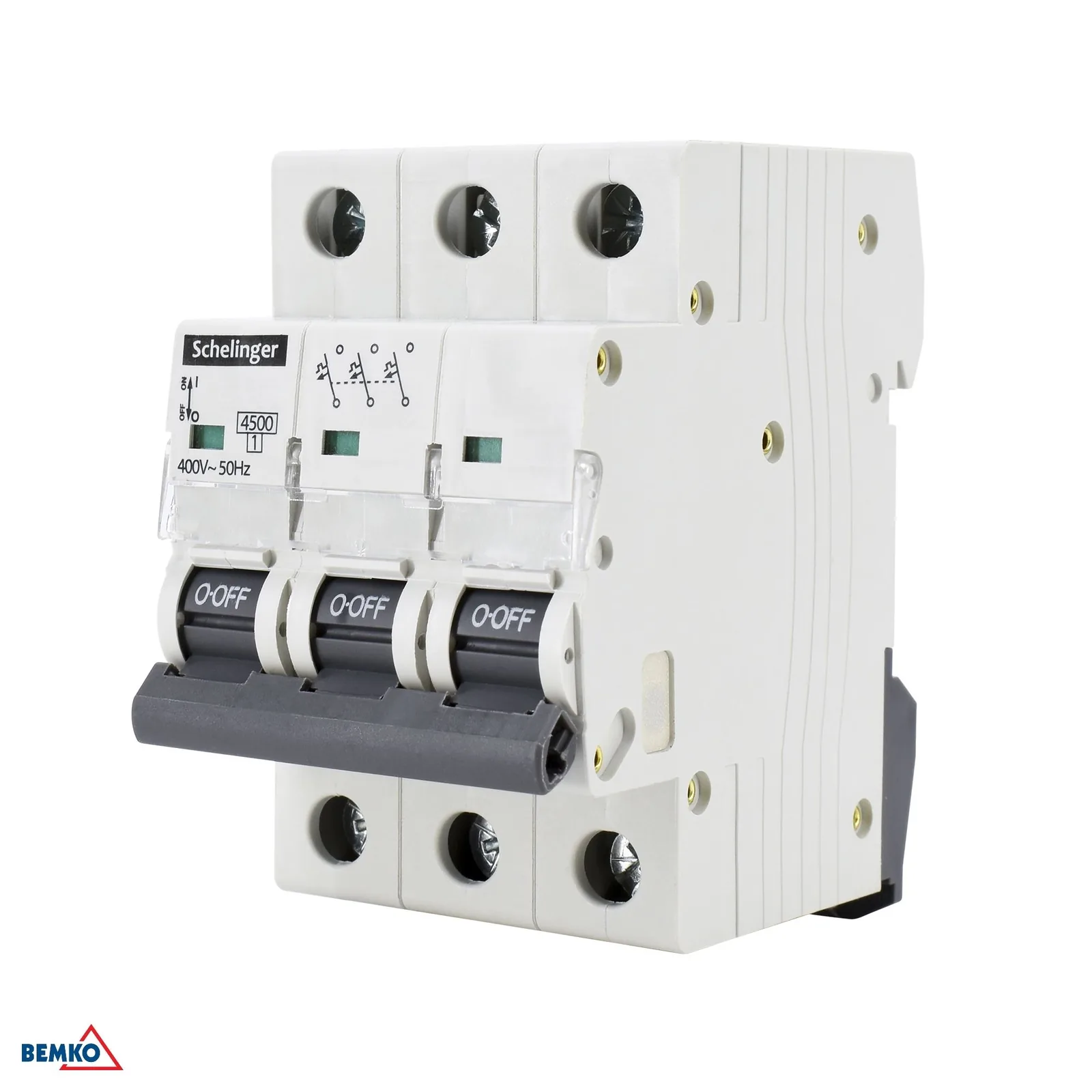

Schelinger tropolni modularni automatski osigurač za DIN šinu B 63 A BM-A02-G7-3P-B63

Detaljan opis proizvoda

Tropolni modularni automatski osigurač Schelinger B 63 A za DIN šinu

Tropolni modularni automatski osigurač Schelinger namijenjen je pouzdanoj zaštiti električnih krugova u razvodnim ormarima. Zahvaljujući karakteristici B posebno je prikladan ondje gdje je potrebno štititi uobičajene krugove s nižim strujama pokretanja. Kompaktna izvedba od 3 modula, montaža na 35 mm DIN šinu i nazivna struja 63 A čine ga praktičnim rješenjem za preglednu ugradnju u razvodni ormar.

• Karakteristika B za standardne krugove s osjetljivijim reagiranjem na struje kratkog spoja.
• Nazivna struja 63 A i napon 400 V~ 50/60 Hz.
• Izvedba od 3 modula za štednju prostora u razvodnom ormaru.
• Montaža na DIN/TH/THS šinu 35 mm.
• Stupanj zaštite IP20 za uporabu u razvodnim ormarima i unutarnjim instalacijama.

Pouzdana zaštita za razvodni ormar

Osigurač pomaže zaštititi električne vodove i uređaje od preopterećenja i kratkog spoja. Prekidna moć 4,5 kA i impulsni napon 4 kV podupiru sigurnu uporabu u uobičajenim instalacijama. Energetska ograničavajuća klasa 1 pridonosi učinkovitijem ograničavanju učinaka struje kvara.

• Prekidna moć 4,5 kA.
• Impulsni napon 4 kV.
• Energetska ograničavajuća klasa 1.
• Radna temperatura od -5 °C do +30 °C.
• Kompaktne dimenzije: širina 53 mm, visina 69 mm, duljina 81 mm.

Primjena i montaža

Proizvod je namijenjen za ugradnju u razvodne ormare na DIN šinu 35 mm. Prikladan je za trofazne primjene gdje je potreban osigurač s tri pola i nazivnom strujom 63 A. Prije montaže uvijek provjerite usklađenost s projektom elektroinstalacije i zahtjevima konkretnog kruga.

• Tropolno spajanje za odabrane razvodne vodove i uređaje.
• Namijenjen za montažu u razvodni ormar na DIN šinu.
• Prikladan za instalacije s naponom 400 V~.
• Kompaktne dimenzije olakšavaju ugradnju uz ostale module.

Tehnički parametri

• Karton: 40 kom
• Karakteristika: B
• Energetska ograničavajuća klasa: 1
• Visina: 69 mm
• Nazivni izolacijski napon: Ui: 415 V
• Duljina: 81 mm
• Nazivni napon: 400 V~ 50/60 Hz
• Broj modula: 3
• Pakiranje: 4 kom
• Radna temperatura: -5 °C do +30 °C
• Nazivna struja: 63 A
• Prekidna moć pri kratkom spoju: Icn: 4 500 A
• Način montaže: DIN/TH/THS šina 35 mm
• Stupanj zaštite: IP20
• Impulsni napon: Uimp: 4 kV
• Širina: 53 mm
• Marka: Schelinger
