Strujna sklopka s nadstrujnom zaštitom 1P B 16A 30 mA tip AC Schelinger BM-A08-GKR-AC-B16

Detaljan opis proizvoda

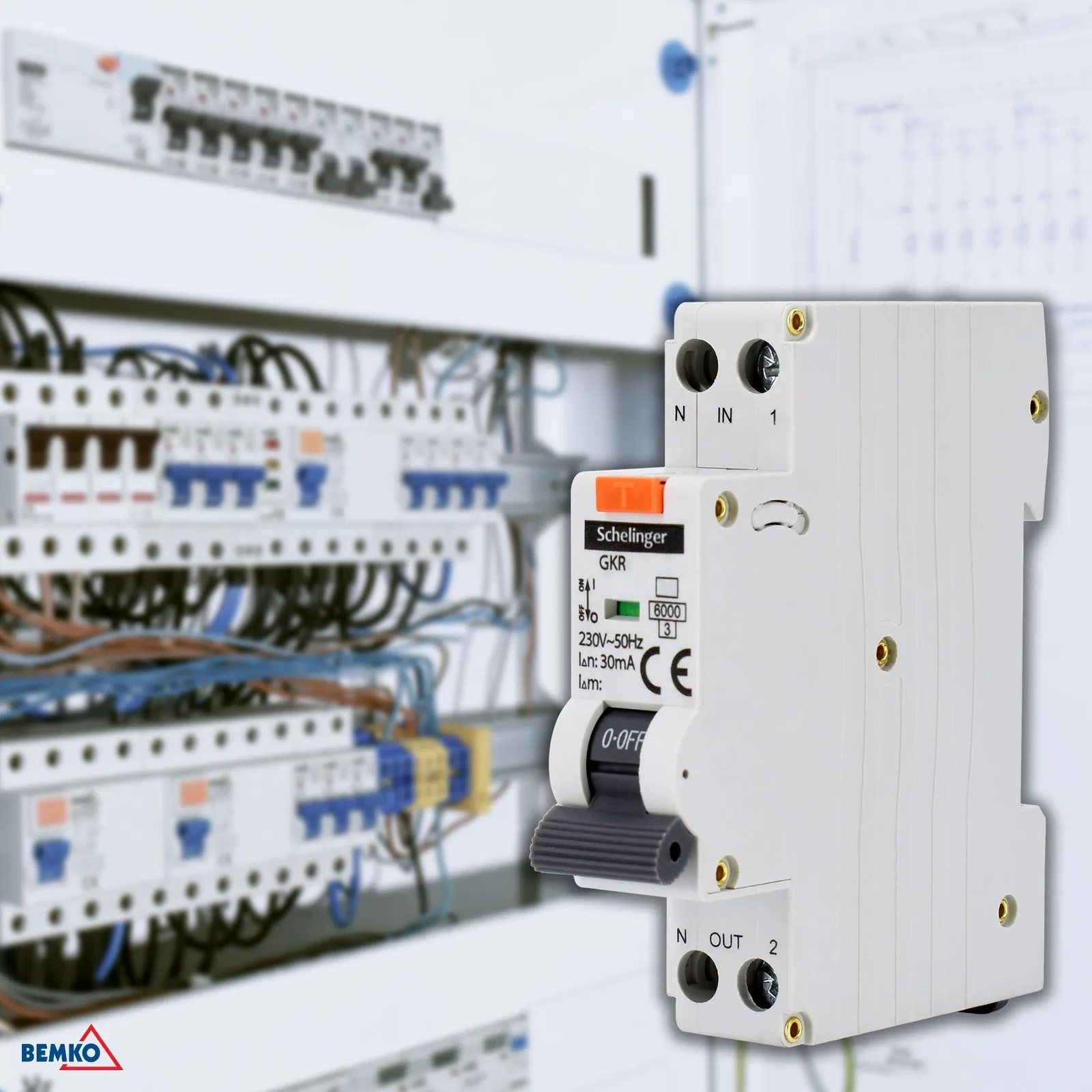

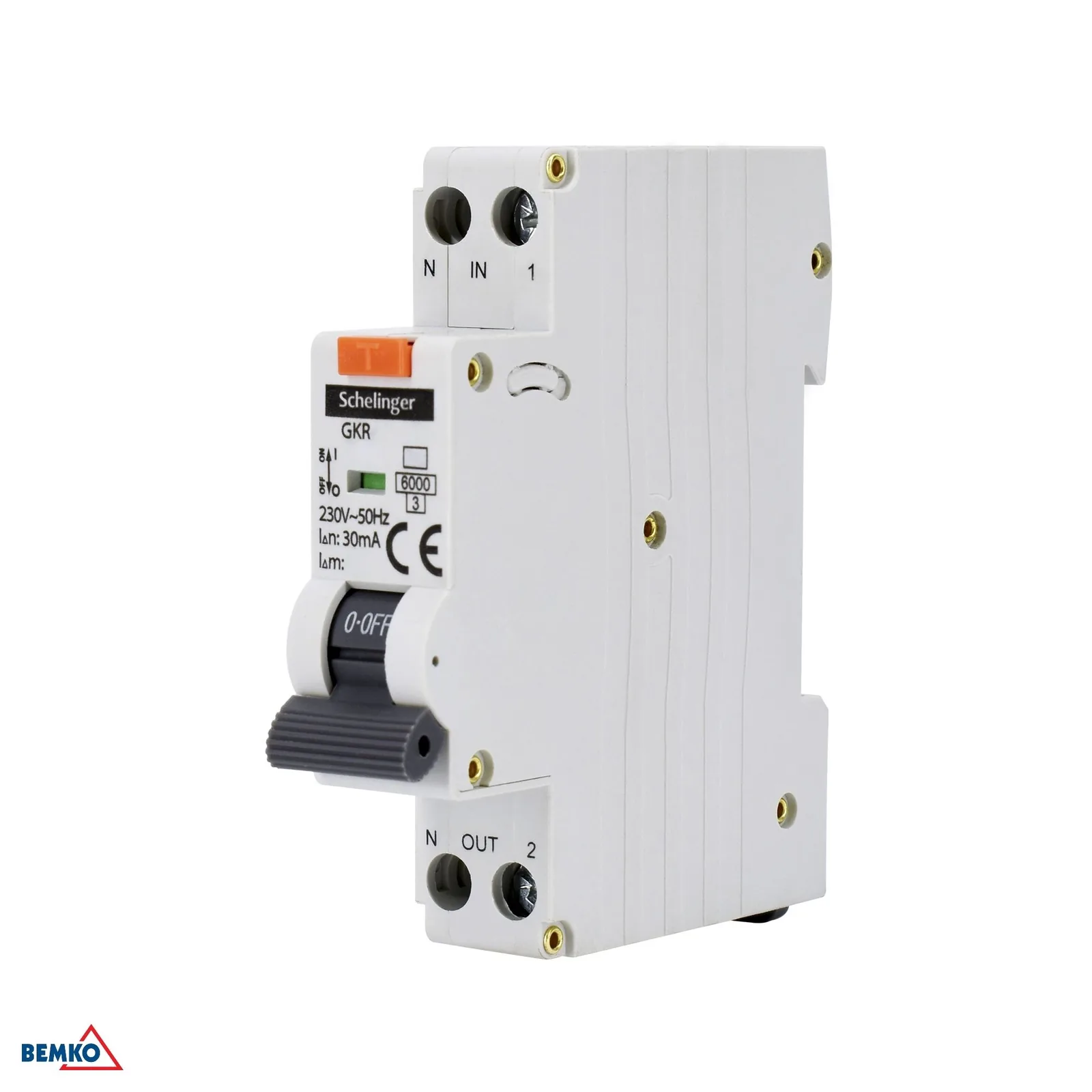

Strujna sklopka s nadstrujnom zaštitom Schelinger BM-A08-GKR-AC-B16

Strujna sklopka s nadstrujnom zaštitom Schelinger BM-A08-GKR-AC-B16 modularni je uređaj namijenjen pouzdanoj zaštiti električnog kruga u razvodnom ormaru. U jednom kućištu kombinira zaštitu od rezidualne struje i nadstrujnog opterećenja, što ga čini praktičnim rješenjem za preglednu i štedljivu montažu na DIN šinu.

• Nazivna struja 16 A za uobičajene jednofazne krugove.
• Diferencijalna struja 30 mA za povećanu zaštitu osoba.
• B karakteristika prikladna je za krugove s uobičajenim uklopnim strujama.
• Tip AC namijenjen za izmjeničnu rezidualnu struju.
• Montaža na 35 mm DIN/TH šinu, širine samo 1 modula.

Glavne prednosti

Ovaj kombinirani prekidač s diferencijalnom zaštitom štedi prostor u razvodnom ormaru i ujedno pojednostavljuje elektroinstalaciju. Zahvaljujući prekidnoj moći 6 kA, impulsnom naponu 4 kV i izolacijskom naponu 500 V, prikladan je i za zahtjevnije uvjete u standardnim instalacijama. Stupanj zaštite IP20 i radna temperatura od -25 °C do +40 °C potvrđuju uporabu u unutrašnjosti razvodnog ormara.

• Kompaktno kućište širine 18 mm.
• Prekidna moć 6 kA za pouzdanu zaštitu kruga.
• Rad pri naponu 230/240 V~ 50/60 Hz.
• Stupanj zaštite IP20 za ugradnju u odgovarajući razvodni ormar.
• Pregledna i štedljiva zaštita jednog kruga u jednom modulu.

Primjena i kompatibilnost

Strujna sklopka s nadstrujnom zaštitom namijenjena je montaži na 35 mm DIN/TH šinu i koristi se u električnim razvodnim ormarima za zaštitu odabranih jednofaznih krugova. Prikladna je tamo gdje je potrebna kombinacija zaštite od preopterećenja, kratkog spoja i opasne diferencijalne struje. Zahvaljujući kompaktnoj širini od 1 modula, pogodna je i za prostorno ograničene razvodne ormare.

• Kompatibilna s ugradnjom na standardnu 35 mm DIN/TH šinu.
• Prikladna za jednofazne krugove s nazivnim naponom 230/240 V~.
• Namijenjena za uporabu u razvodnom ormaru u sklopu unutarnje elektroinstalacije.
• Tip AC za primjene s izmjeničnom rezidualnom strujom.

Tehnički parametri

• Marka: Schelinger
• Šifra proizvoda: BM-A08-GKR-AC-B16
• EAN: 5900280961877
• Nazivna struja: 16 A
• Diferencijalna struja: 30 mA
• Karakteristika: B
• Tip: AC
• Nazivni napon: 230/240 V~ 50/60 Hz
• Nazivni izolacijski napon: 500 V
• Impulsni napon: 4 kV
• Radna prekidna moć: 6 kA
• Kratkospojna prekidna moć: 6 kA
• Uvjetna struja kratkog spoja: 6 kA
• Broj modula: 1
• Širina: 18 mm
• Visina: 67 mm
• Duljina: 81 mm
• Način montaže: na 35 mm DIN/TH šinu
• Stupanj zaštite: IP20
• Radna temperatura: -25 °C do +40 °C
• Pakiranje: 12 kom
• Kartonska ambalaža: 120 kom
