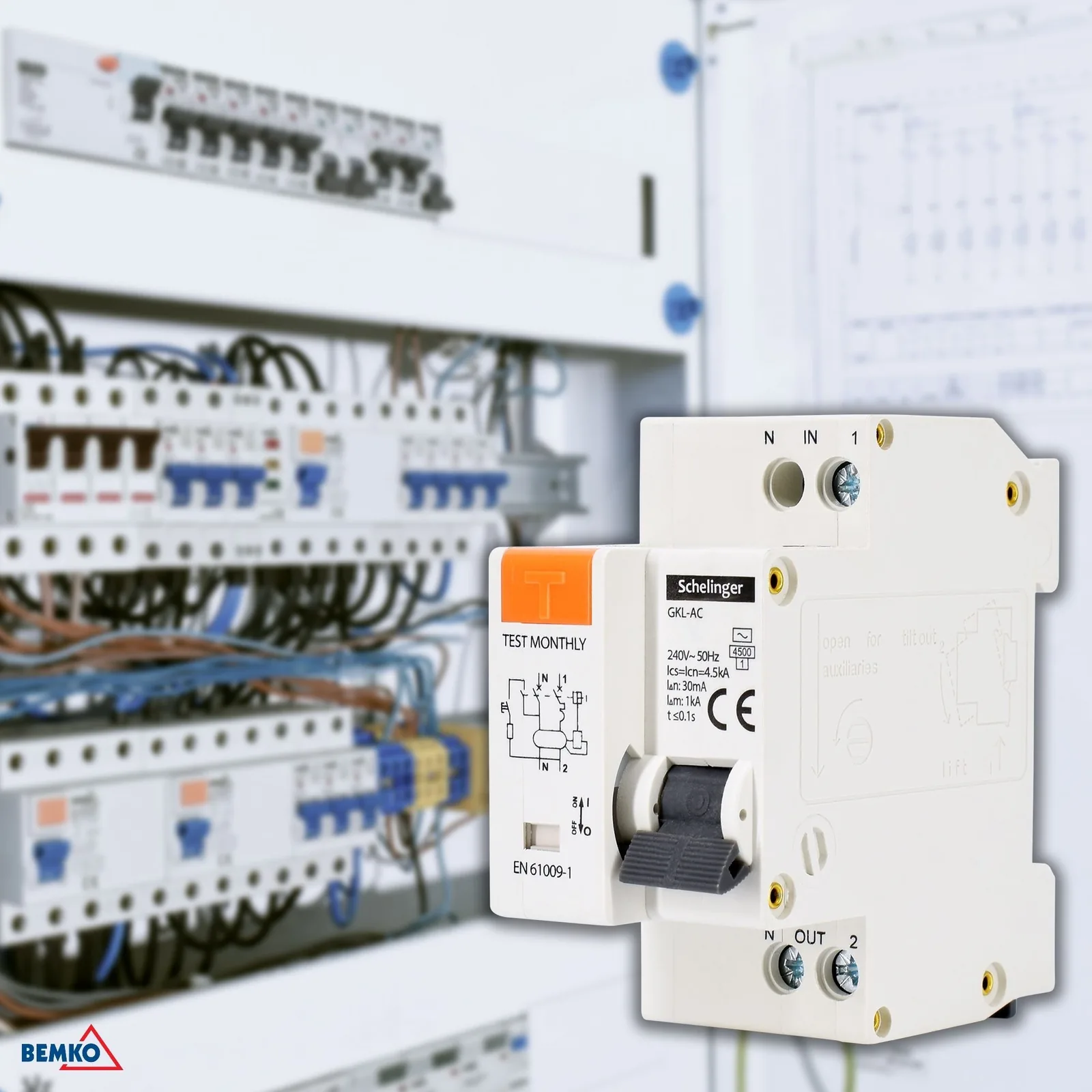

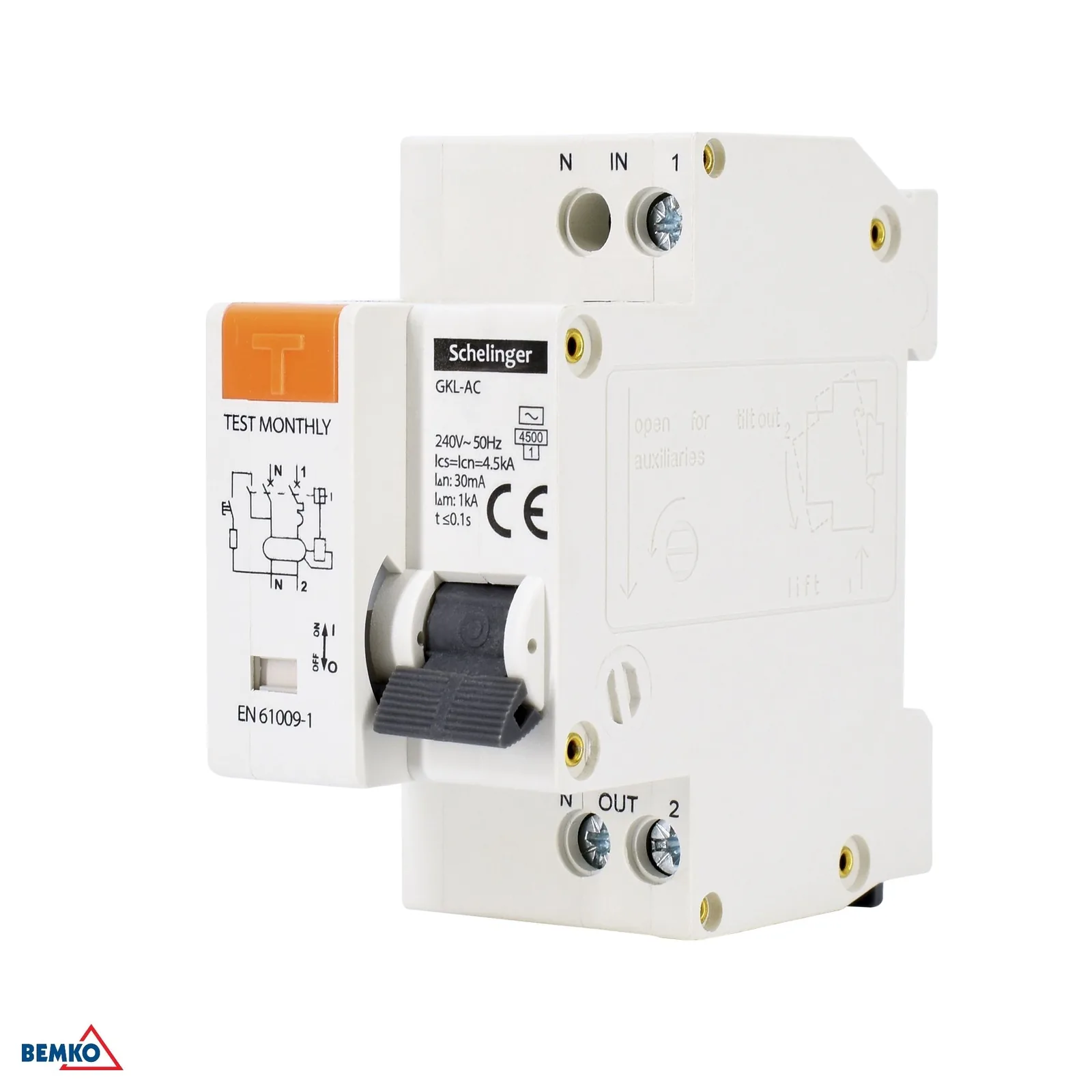

Strujna zaštitna sklopka s nadstrujnom zaštitom Schelinger BM-A08-GKL-AC-C20
Kombinirani modularni uređaj Schelinger objedinjuje funkciju strujne zaštitne sklopke i automatskog osigurača u jednom kućištu. Namijenjen je zaštiti električnog kruga od diferencijalne struje i nadstruje, pa štedi prostor u razvodnoj ploči i pojednostavljuje ugradnju. Zahvaljujući nazivnoj struji 20 A, osjetljivosti 30 mA i karakteristici C, prikladan je za uobičajene kućne i manje komercijalne instalacije gdje je važna pouzdana zaštita krugova.
Kombinacija strujne zaštitne sklopke i nadstrujne zaštite u jednom modulu.
Osjetljivost 30 mA za učinkovitu zaštitu osoba pri kvaru izolacije.
Nazivna struja 20 A i karakteristika C za standardne krugove.
Namijenjen za montažu na DIN/TH tračnicu 35 mm.
Širina samo 2 modula – ušteda prostora u razvodnoj ploči.
Glavne prednosti i primjena
Ova strujna zaštitna sklopka s nadstrujnom zaštitom praktično je rješenje ondje gdje želite zaštitu kruga objediniti u jednom kompaktnom uređaju. Tip AC namijenjen je za izmjenične diferencijalne struje, a pri nazivnom naponu 240 V~ 50 Hz prikladan je za uobičajene napojne sustave. Stupanj zaštite IP20 odgovara ugradnji u razvodnu ploču, a radni temperaturni raspon od -5 °C do +40 °C podržava pouzdan rad u standardnim uvjetima.
Prikladan za razvodne ploče u kućanstvima, manjim poslovnim prostorima i tehničkim prostorijama.
Tip AC za krugove s izmjeničnim diferencijalnim strujama.
Nazivni napon 240 V~ / 50 Hz za uobičajene mrežne priključke.
Radna temperatura od -5 °C do +40 °C.
Stupanj zaštite IP20 za ugradnju u zaštićenu električnu razvodnu ploču.
Kompatibilnost
Uređaj je namijenjen za montažu na standardnu 35 mm DIN/TH tračnicu. Pri projektiranju instalacije potrebno je računati na izvedbu od dva modula i na to da je riječ o 2-polnom rješenju. Zahvaljujući tim parametrima odgovara uobičajenim modularnim razvodnim pločama, gdje je potrebna kombinacija zaštite od diferencijalne struje i kratkospojnih odnosno nadstrujnih situacija.
Montaža na DIN/TH tračnicu 35 mm.
2-polna izvedba.
Zauzima 2 modula u razvodnoj ploči.
Prikladan za modularne razvodne ploče s prostorom za standardne zaštitne uređaje.
Tehnički parametri
Pakiranje: 60 kom
Karakteristika: C
Konvencionalna prekidna sposobnost kratkog spoja: Inc: 4,5 kA
